Kartoteket “Utstyr - Zoom transmisjonsforbindelse” (tilgjengelig bare i avansert modus) brukes ifm. kanalbasert utstyr. Se mer om det under Registrering av transmisjonsnett.
Det benyttes til og:
1. Forbinde portene (ut-/inngangene) på lokalsiden av valgt utstyr til riktig port på overordnet side. Det gjør du ved å trykke på knappen Relater port til overordnet port. (Dette kan også gjøres i listen for porter i Utstyrkartotek). Se Relater port til overordnet port.
2. Sjekke om du har registrert det som trengs for å få en transmisjonsforbindelse til å fungere. Du får meldinger om eventuelle mangler.
3. Se lokalportene (inn-/utgangene) på det utstyret som henger i andre enden (fjern ende) av en transmisjonsforbindelse. Hvis linjen på overordnet side går til flere utstyr, vil du få presentert ett av dem med et plusstegn (+) bak.
4. Foreta “digital krysskobling” i digitale krysskoblere. Dvs. rute linjer mellom kanaler på virtuelle kort. Dette gjør du ved å dobbeltklikke (eller høyreklikke og velge “Utfør ruting...”) på ønsket kort og kanal.
Skifte mellom nær- og fjernende: For å skifte ende slik at lokalside (nær-ende) blir fjern-ende og omvendt, kan du høyreklikke på en kanal i listen og velge “Gå til fjern-ende (samme kanal hvis mulig)”.

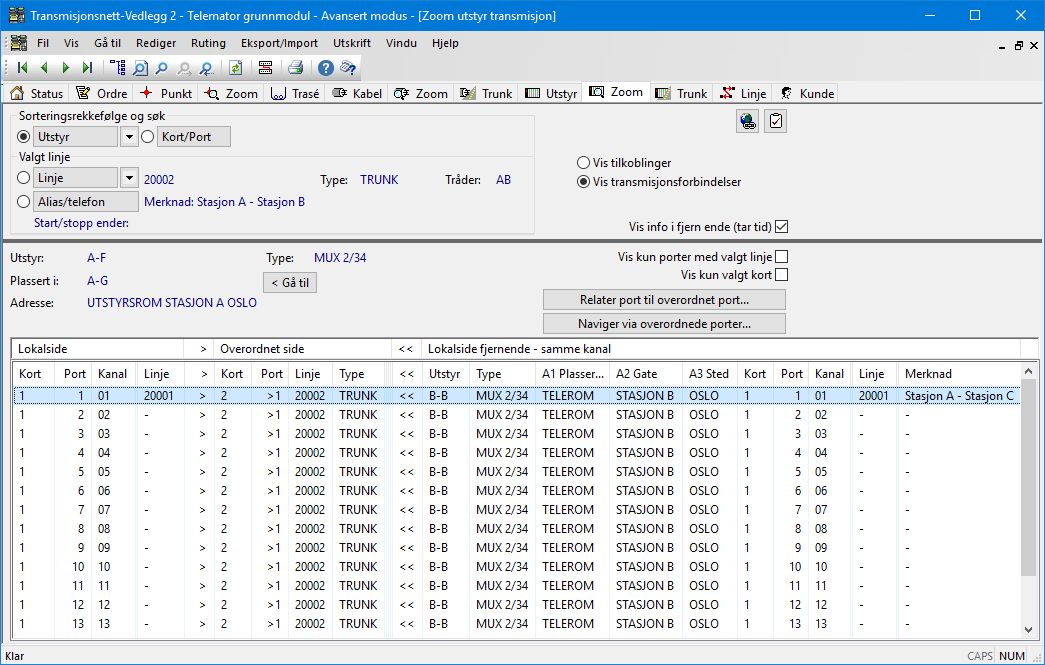

Eksemplet viser lokal linje 20001 som går på kanal 1 på begge sider av en “transmisjonsforbindelse”. (Utstyr A-F til B-B via overordnet linje 20002).
Slik kommer du til dette kartoteket: Trykk på arkfanen < Zoom til høyre for knappen Utstyr eller velg Utstyr – Zoom pinne i Vis-menyen. Trykk på alternativknappen Vis transmisjonsforbindelser.
Vis pinner: Se mer under Utstyr - Zoom pinner.
Manuell ruting: Her kan du foreta manuell ruting på porter som har bare en pinne. På porter med mer enn en pinne må du gjennomføre “manuell ruting” i skjermbildet “Vis pinner”. Dette er for å få riktig tråd i linjen på riktig pinne. Se mer under Manuell ruting på porter i utstyr.
Fast forbindelse mellom lokalporter og overordnet port: Med knappen Relater port til overordnet port kan du lage faste forbindelser mellom lokalporter og overordnet port. Se Relater port til overordnet port.
Vis kun porter med valgt linje: Ønsker du og bare se portene som valgt linje er rutet på, kan du krysse av for alternativet Vis kun porter med valgt linje.
Rekkefølge og søk: Du kan søke eller bla i kartoteket på: Utstyr, kort/port, linje og alias/telefon. Se hvordan du blar i kartoteket under Første, Forrige, Neste, Siste og søker i kartoteket under Sortert søk.
Sortere listen: Du kan sortere i listen ved å trykke på kolonneoverskriftene.
Eksterne koblinger: Du kan lage koblinger til
eksterne mapper, filer, snarveier og Internettadresser med knappen
. Se Slik
legger du inn eksterne koblinger.
Oppgaveliste: Med knappen “Oppgaver”
kan du legge forskjellige arbeidsoppgaver
på de forskjellige utstyrene i kartoteket. Se Oppgaver.
Navigering: Du kan høyreklikke på ønsket kanal og velge “Gå til fjernende (samme kanal hvis mulig)” hvis du ønsker å bytte om på nær- og fjernende.
Ønsker du å se alle fjern-ender i en liste og deretter navigere ved hjelp av den, kan du benytte knappen “Naviger via overordnede porter”.
