Nasjonal Kommunikasjonsmyndighet (NKOM) samler inn data for oversikt over ledig kapasitet og fysisk infrastruktur som brukes ifm. statistikk-utarbeidelse, oversikt, diversitets- (redundans) og beredskapskontroll av elektronisk høyhastighets kommunikasjon.
Telemator har menyvalg for de første 4 av disse innleveringene:
(1) EKOM-portalen: For lovpålagt deling av ledig kapasitet i passiv infrastruktur (fremføringsveier, master, bygninger og rør for kabler). Det finnes også en valgfri mulighet for å markedsføre ledig overføringskapasitet i kabler (f.eks. mørk fiber). Se mer under «(1) Eksporter til EKOM-portalen».
(2) Dekningsdata: For statistikk og oversikt på geografisk bredbåndsdekning. Se mer under «(2) Dekningsdata for fiber og kabel-TV».
(3) NKOM klassifisering: Liste med viktige punkt og utstyr som er NKOM klassifisert for nødvendig beredskap i fred, krise og eventuell krig. Se mer under «(3) Punkt og utstyr med NKOM klassifisering».
(4) FIP-sikkerhets portalen: For sjekk for å unngå at lands- og regionnett for de forskjellige operatørene går i samme kabler. Se mer under «(4) Eksporter til FIP sikkerhet (GeoJSON til QGIS)».
(5) Ekomstatistikken: Dette er aggregert statistikk over abonnement, omsetning, trafikk mm. Det finnes ikke eksport for denne statistikken i Telemator. Se mer under «(5) Ekomstatistikken».
Menyene ligger under menyvalg: Eksport/Import > NKOM (Nasjonal kommunikasjons myndighet) i Telemator.
EKOM-portalen er for innrapportering av ledig infrastruktur og uthenting av opplysninger om leie av ledig infrastruktur fra andre aktører i aktuelle områder. Det gjelder i første rekke ledige passive element i et nett som er egnet til å gi plass til andre nettelementer uten selv å bli et aktivt element i nettet, eksempelvis rør, master, kabelkanaler, kulverter, inspeksjonsbrønner, kummer, kabinetter, bygninger eller adkomst til bygninger, antenneanlegg, master, tårn og stolper.
Kravet gjelder alle eiere med slik infrastruktur. F.eks. bredbåndselskap, vann og avløps verk, vegvesen, luftfartsverk, jernbaneverk mm.
Innrapporteringen omfatter:
•Lovpålagt: Alle traséer med ledig kapasitet for kabler (ledige rør og ledig kapasitet i luftspenn). Antall rør og kapasitet rapporters ikke.
•Lovpålagt: Alle punkt som kan benyttes som tilkoblingspunkt og er registrert med en eller flere traséer.
•Lovpålagt: Pågående og planlagte bygge- og anleggsarbeider (rapporteres direkte i portalen)
•Lovpålagt: Fysisk infrastruktur i bygninger som er i ferd med å oppføres eller renoveres (rapporteres direkte i portalen)
•Frivillig: Alle kabler med ledige fibre som man ønsker å leie ut (f.eks. «mørk fiber»).
|
|
Finn eiere av infrastruktur |
Finn ledig overføringskapasitet |
|
Hva |
Passiv infrastruktur (ikke kabel), eks. rør, stolper, kummer, antennemaster med ledig kapasitet for utleie |
Ledig dataoverføringskapasitet, eks. mørk fiber |
|
Datatyper |
Viser registrert infrastruktur hvor type = NkomStolpe NkomTårn NkomKum NkomKabinett NkomKulvert NkomFøringsvei |
Viser registrerte linjer hvor type = NkomKapasitet
|
|
Obligatorisk |
Obligatorisk registering i Ekomportalen ihht bredbåndsutbyggingsloven |
Frivillig registrering, ingen krav i bredbåndsutbyggingsloven |
|
Hvor mye skal registreres |
All passiv infrastruktur som har ledig kapasitet. |
Kun det virksomheten selv ønsker å promotere i portalen. |
Krav om innlevering gjelder fra 1. oktober 2021
Først må du konfigurere hvilke punkttyper og trasétyper (og eventuelt linjetyper) i Telemator som tilhører hvilke NKOM kategorier. Kun Telemator punkttyper, trasétyper og linjetyper som er tildelt en kategori blir eksportert. For trasétyper eksporteres bare traséer som har ledig kapasitet i rør.
Kategorier for Nkom punkttyper er:
•NkomStolpe er stolpe, mast ol.
•NkomTårn er tårn, antennemast ol.
•NkomKum er kum ol.
•NkomKabinett er utendørs skap ol.
Kategorier for Nkom trasétyper er (dette er frivillig å rapportere):
•NkomFøringsvei er utendørs traséer – benyttes for å vise eiere av ledig infrastruktur
•NkomKulvert er utendørs traséer – benyttes for å vise eiere av ledig infrastruktur
Kategori for Nkom linjetyper er:
•NkomKapasitet er linjer – benyttes for å vise ledige linjer som man ønsker å leie ut. F.eks. mørk fiber – linjer av typen MØRK FIBER som er rutet på fibre man ønsker å leie ut. Se tips under «Utleie av ‘mørk fiber’».
Konfigureringen gjør du under menyvalg:
Eksporter/Importer > Nkom > Konfigurer Ekom-portal kategorier eller Fil
> Databasevedlikehold > Konfigurer nettområde > Arkfane: Eksporter til
NKOM EKOM-portalen. Se mer om det under «Arkfanen
Eksport til Nkom Ekomportalen».
Når det gjelder traséer så blir alle traséer med type som er konfigurert til kategorien NkomFøringsvei eller NkomKapasitet eksportert hvis de har ledig kapasitet i rør og enten «blank» eier eller eier som er merket som «Intern eier» i Eierkartotek. Se mer under «Intern eier».
Tips: Hvis du ikke ønsker å rapportere alle traséer med type GRØFT, kan du plukke ut de traséene du ønsker å rapportere og legge på f.eks. NKOM-GRØFT som type på de (i Trasékartotek). I «Arkfanen Eksport til Nkom Ekomportalen» må du legge inn NkomFøringsvei=NKOM-GRØFT. Det samme gjelder eventuelle lufttraséer osv.: Da legger du NKOM-LUFT på de som er lufttraséer og NkomFøringsvei=NKOM-LUFT i konfigureringen. Merk at ledig kapasitet på luftspenn da må legges inn. Se «Hvordan registrere ledig kapasitet i luft-traséer».
Luft-traséer uten kapasitet for utleie av kabeloppheng inngår ikke i EKOM-eksporten. For at den skal inngå må du registrere et «virtuelt» rør på traséen hvor du oppgir hvor mange kabler det er plass til. Bruk gjerne KAPASITET som rør-ID, slik at du ser at det ikke er et virkelig rør det er snakk om og antall kabler det er kapasitet til i feltet «Kapasitet (antall kabler)».
Denne eksporten gir GeoJSON-filer og skal legges direkte inn i Ekom-portalen av hver enkelt Nettilbyder. Se innlogging her og lovdata her. For å logge seg inn på Ekom-portalen og levere filer, må man ha rettigheter til det. Rettighetene settes opp på Altinn, se veiledning.
Filen heter NKOM_Ekomportal_part001.geojson og ligger i mappen …/Nedlastinger/Telemator og skal sendes inn minimum 1 ggr. pr. år.
Hvis filen blir over 10MB deles den opp i flere filer slik at den ikke skal bli for stor for EKOM-portalen. Da får de stigende partnummer i filnavnet.
NB: Du vil ikke se rapporterte Nkom punkt- og traséer i kartet i Ekom-portalen. Dette av konkurransemessige hensyn.

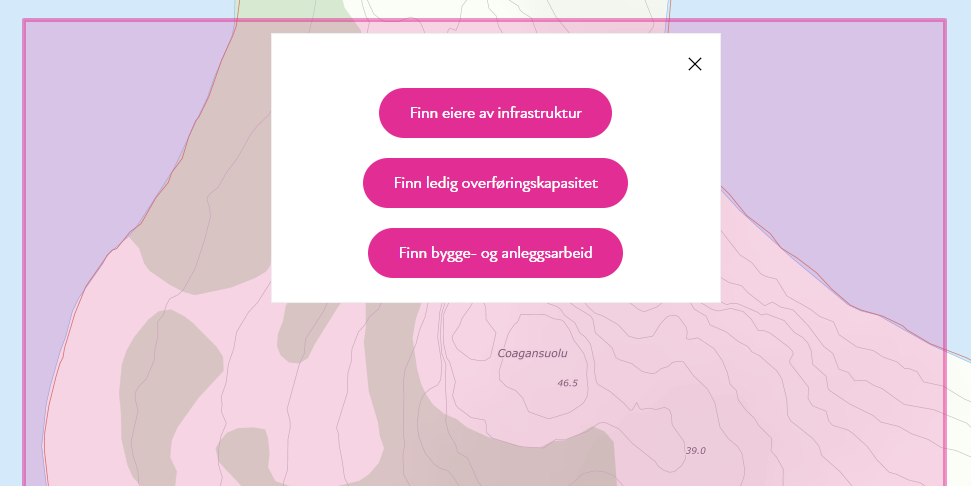

Når du har logget inn i Ekom-portalen og gått inn på kartet og søkt i et område får du opp en dialogboks med 3 røde knapper.
Knappen Finn eiere av infrastruktur viser kontaktinformasjon til hver enkelt netteier i det område du har søkt. Grunnlaget for det er Nkom sine punkt- og trasékategorier. Ledig kapasitet baseres på ledig kapasitet i rør og lufttraséer. Se mer under «Hvordan registrere ledig kapasitet i luft-traséer».
Knappen Finn ledig overføringskapasitet viser ledig overføringskapasitet i kabler. Grunnlaget for det er linjer som er rutet på fibrene med en type som er knyttet til NkomKapasitet. Se «Arkfanen Eksport til Nkom Ekomportalen».
Knappen Finn bygge- og anleggsarbeid viser kontaktinformasjon til hver enkelt netteier i det område du har søkt som har rapportert inn bygge- og anleggsarbeid direkte i portalen.
Dekningsdata gir oversikt over planlagt og utbygget aksess til bredbåndsnett. Telemator eksporterer kundepunkt med fiber og koaksial kabler ihht. NKOM sine krav, samt komplett liste med fiberpunkt.
For å få dette til å fungere må aktuelle kundepunkt-typer være kategorisert under «Arkfanen Punkt kategori». Menyvalg: Eksporter/Importer > Nkom > Konfigurer punktkategorier.
«Ja» i kolonnen «Egen» betyr fremføring på «egen infrastruktur». Hvis linjen fremføres på kabler av typen «Innleid linje» eller kabler som har eier som IKKE er «intern», vil det stå «Nei». «Egen eier» er de som har blankt eierfelt eller har avkrysset «Intern eier» i Eierkartotek. Se mer om det under «Intern eier».
Innrapportering gjelder for alle bredbåndstilbydere.
Arkfanen «Abonnentdata»: For å få ut mest mulig informasjon i arkfanen «Abonnentdata» må du fylle inn feltene i Telemator slik:
•Adresseinformasjon: Punktkartotek: Feltene adresse og matrikkeldata
•Aksessteknologi: Linjekartotek: Feltet Type
•Nedlastingshastigheten: Linjekartotek: Feltet Hastighet
•Opplastingshastigheten: Linjekartotek: Feltet Hastighet etter «/»
•Via VPN eller ikke: Linjekartotek: Feltet Tjeneste med inneholdet VPN. (En tjeneste du må definere opp selv)
•Sluttbruker eller grossist: Kundekartotek: Feltet Type/Funksjon må fylles inn med GROSSIST
•Privat eller bedriftsabonnement: Fra Kundekartotek: Feltet Type/Funksjon må fylles inn med PRIVAT eller BEDRIFT
•Organisasjonsnummer (Dersom bedriftsabonnement): Fra Kundekartotek: feltet Org.nr.
•Kollektiv avtale eller ikke: Linjekartotek: Feltet Kategori må fylles inn med KOLLEKTIV. Alt annet gir «ikke kollektivt»
•Egen infrastruktur: Kabelkartotek: Feltet Eier på kundekabel er «blank» eller «intern eier» er benyttet gir JA. Resten gir NEI xxknxx
Listen skrives ut til Excel direkte og skal sendes minimum en gang i året til NKOM.
Det er statistikkteamet hos Nkom som tar imot besvarelsene til dekningskartleggingen. Dataen leveres via en delt sharepointmappe som kontaktpersonene til de respektive tilbyderne får tilgang på. Spørsmål og mindre datasett kan sendes via epost til statistikk@nkom.no.
Denne eksporten skriver ut en liste med viktige punkt og utstyr som er NKOM klassifisert for nødvendig beredskap i fred, krise og eventuell krig.
Se hvor du legger inn klassifiseringen i Punktkartotek «NKOM klassifisering» og Utstyrkartotek «NKOM klassifisering (PTS)».
Nettilbyder som har anlegg i klasse A, B eller C plikter å rapportere disse anleggene til Nasjonal kommunikasjonsmyndighet. Se forskrift.
Rapportering skal skje ved den første klassifiseringa og deretter årlig.
Loven gjelder fra 1. januar 2019
Listen skrives ut til Excel direkte og skal sendes minimum en gang i året til NKOM.
FIP sikkerhet står for ‘Fiber Portalen sikkerhet’. Den brukes for innrapportering av egen infrastruktur for å dekke behov knyttet til nasjonal sikkerhet og beredskap i fiberinfrastrukturen. Det sjekkes bl.a. om viktige deler av landsnettet eller regionnettet til operatørene går gjennom samme kabel eller trasé.
Innleveringskravet gjelder alle netteiere med infrastruktur for landsnett og regionnett. Fra mars 2022 gjelder også kravet for lokalnett.
Nkom er svært interessert i å få en GIS-eksport på det som finnes på lokalnett og de fibertraséene som binder node- og skjøtepunkta sammen. Hvis det er vanskelig å skille lokal- og aksessnett, så er ikke det farlig, ta gjerne med begge deler. Nkom ønsker imidlertid ikke informasjon om skjøteskjematikk, stikkledninger osv. ut til terminering hos sluttkunder som inneholder personopplysninger - av personvernhensyn (GDPR).
Innrapporteringen omfatter:

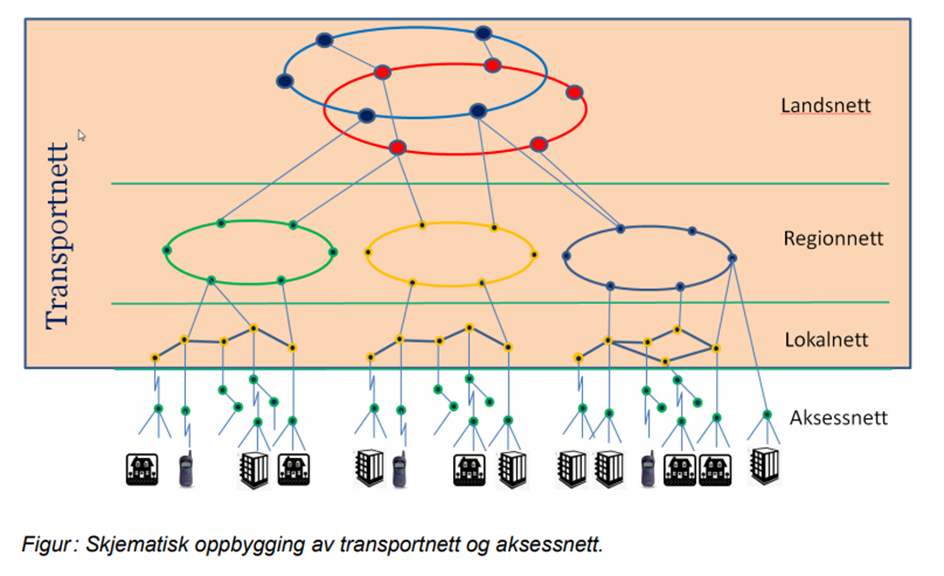

•Linjer med nettnivå ‘Landsnett’, ‘Regionnett’ og ‘Lokalnett’ og adresse for Terminering A og B.
•Kabler som disse linjene går igjennom og størrelse og ledig kapasitet på hver av kablene
•Punkt som disse linjene passerer
•Traséer som disse linjene går gjennom og ledige rør i hver trasé
Se risikovurdering av oppdrag fra NKOM
Innrapportering startet oktober 2021

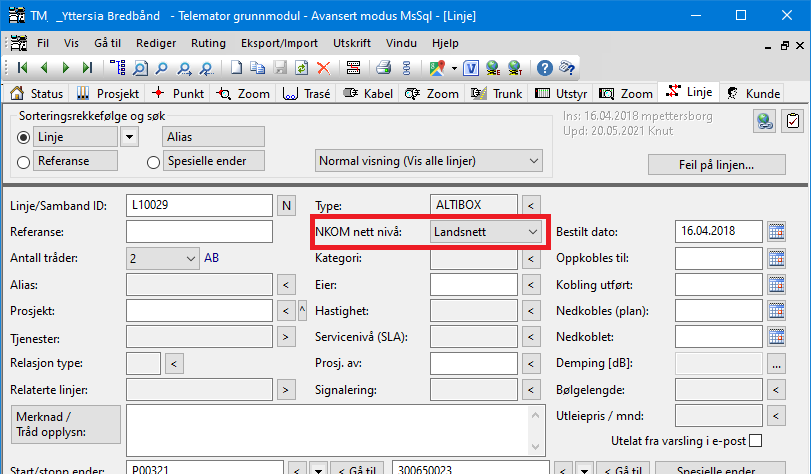

Linjer som tilhører nettnivå ‘Landsnett’ og ‘Regionnett’
registreres med dette i feltet "NKOM nett nivå" i Linjekartotek i
Telemator.

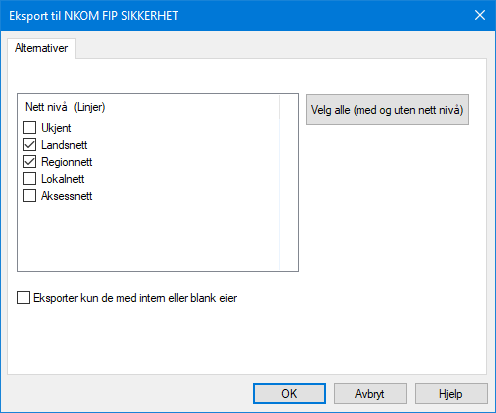

I filteret til eksporten kan du oppgi hvilket nettnivå du skal eksportere og om du bare skal eksportere egne elementer. Det siste oppnår du ved å krysse av for «Eksporter kun de med intern eller blank eier». Da utelater du strekninger av linjen som går igjennom innleid infrastruktur, dvs. punkt, traséer, rør og kabler som har eier som ikke er intern eller uten eier. Hvilke eiere som er intern (egen) merker du av i Eierkartoteket. Se mer om det under «Intern eier».
Dersom det ikke er definert interne eiere filtreres det ikke på eier.
Dersom det er definert interne eiere eksporteres kun disse og blank eier.
Denne eksporten gir GeoJSON-filer som kan sendes til NKOM. De har følgende navn og ligger i mappen …/Nedlastinger/Telemator:
1. Nettområdenavn_NKOM_FIP_Landsnett_Linje.geojson
2. Nettområdenavn_NKOM_FIP_Landsnett_Kabel.geojson
3. Nettområdenavn_NKOM_FIP_Landsnett_Punkt.geojson
4. Nettområdenavn_NKOM_FIP_Landsnett_Trasé.geojson
5. Nettområdenavn_NKOM_FIP_Regionnett_Linje.geojson
6. Nettområdenavn_NKOM_FIP_Regionnett_Kabel.geojson
7. Nettområdenavn_NKOM_FIP_Regionnett_Punkt.geojson
8. Nettområdenavn_NKOM_FIP_Regionnett_Trasé.geojson
Filene kan i første omgang leveres slik:
1. Minnepinne sendt med rekommandert brev
2. Minnepinne sendt med kurér
3. Kryptert zip-fil med passord i separat SMS sendt med e-post
4. Normalt vedlegg i epost (hvis netteier synes det er trykt nok)
Oversendte data behandles som Begrenset hos NKOM.
Mottaker
Dag N. Ness, seniorrådgiver
Seksjon nett og tjenester, Teknologiavdelingen
Nasjonal kommunikasjonsmyndighet (Nkom)
E-post: dnn@nkom.no
Sentralbord: 22 82 46 00
Mobil: 900 33 093
Besøksadresse
Nygård 1, 4790 Lillesand
Postadresse
Postboks 93, 4791 Lillesand
«Ekomstatistikken» samles inn to ganger i året (helår og halvår). Dette er aggregert statistikk over abonnement, omsetning, trafikk mm. Du finner mer informasjon om denne datainnsamlingen her: https://ekomstatistikken.nkom.no/#/about#content
Kalender for publisering av resultatene finner du ved å klikke på «Statistikkalender» i denne lenken: https://ekomstatistikken.nkom.no/#/officialstatistics#content
Det finnes ikke eksport for denne statistikken i Telemator.
