En digital krysskobler er et utstyr hvor man kan krysskoble kanaler over til kanaler digitalt inne i utstyret. Dette styres vha. systemets operativsystem. Se prinsippet i figuren under.
Trekantene representerer n antall lokalporter og 1 stk. overordnet port. Lokalportene har relasjon mot overordnet port. Lokalportene og tilhørende overordnet port kan sitte på samme eller forskjellige kort.
Fysiske kort: I Telemator registreres de kortene som har porter mot omverden som fysiske kort.
Virtuelle kort: For å vise krysskoblingen som skjer inne i krysskobleren hvor kanalene (tidslukene) krysskobles over til andre kanaler vha. linjer (på samme måte som i en fordeler), synliggjøres dette med virtuelle kort for å kunne registrere krysskoblingen. Summen av virtuelle kort tilsvarer krysskoblingsmatrisen inne i utstyret.
Et virtuelt kort med kanaler opprettes for hver overordnet port på de fysiske kortene.
Videre opprettes relasjon mellom lokalporter på de virtuelle kortene til overordnede porter på de fysiske kortene.
Det opprettes en transmisjonsforbindelse for hver overordnet port (som er i bruk) på krysskobleren.
Se Prinsippet for registrering av transmisjonsutstyr og Registrering av en transmisjonsforbindelse.
Selve krysskoblingen mellom kanaler på de virtuelle kortene gjøres med “manuell ruting” direkte på hver port i Zoom Utstyr. Porter (tidsluker) som er rutet med samme linje er "digitalt krysskoblet".
Utstyr trunkmodulen med digital krysskobler-funksjonalitet: Har du et nett med flere krysskoblere av litt størrelse anbefales det å benytte digital krysskobler funksjon i Trunkmodulen. Den har blant annet funksjonalitet for å vise alle trunkretninger i krysskobleren på en oversiktlig måte og dermed gjøre ruting mye enklere enn i Zoom Utstyr.
Drop insert/Y-kobling: Krysskobler man samme linje ut på en kanal på et tredje virtuelt kort (som går mot en tredje overordnet port) får man en Y-kobling. Denne muligheten blir gjerne kalt en “drop insert”. Hvis du har et eget utstyr med denne funksjonen, se Drop insert.
Digitalt Krysskort: Utskriften “Digitalt Krysskort” viser hvordan alle kanalene er krysskoblet i den digitale krysskobleren. Menyvalg Utskrift - Utstyr - Valgt - Digitalt Patchkort
Skal du se alle krysskoblingene for en bestemt linje benytter du Linjekort eller Grafisk linjekort. Menyvalg Utskrift - Linje - Valgt - Linjekort eller Utskrift - Linje - Valgt - Vis linje i nettdiagram

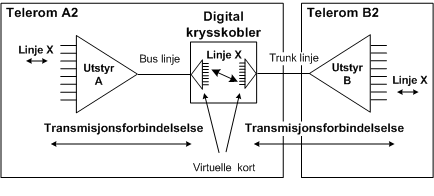

Dette eksemplet er registrert i databasefilen “Digital krysskobler” i eksemplene som følger med i mappen «Eksempler» når du installerer Telemator.
Slik registrer du dette eksemplet:
1. Opprett utstyr A og B. Se Prinsippet for registrering av transmisjonsutstyr.
2. Opprett krysskobleren. Dette gjør du på samme måte som utstyr A og B, men nå med 2 virtuelle kort med samme antall porter med kanaler som i henholdsvis utstyr A og B. Kryss av for “Virtuelt kort” når du oppretter de (Utstyrkartotek – Rediger kort). Opprett et fysisk kort med 2 overordnede porter.
3. Opprett transmisjonsforbindelsen mellom utstyr A og krysskobleren. Her er linjen en bus linje (bus kabel) fordi utstyr A og krysskobleren står i samme rom (utstyr i punkt) (og sannsynligvis samme rack). Se Registrering av en transmisjonsforbindelse.
4. Opprett transmisjonsforbindelsen mellom utstyr B og krysskobleren. Se Registrering av en transmisjonsforbindelse.
5. Nå kan du rute (manuell ruting) en lokallinje inn på en kanal i utstyr A og ut på en annen kanal i utstyr B. Krysskoblingen i selve krysskobleren vil opprettes automatisk (du vil få spørsmål om du skal rute i fjern-enden (her på de virtuelle kortene) når du ruter i utstyr A og B).
I strukturert 2Mb/s nett deles en 2Mb/s i 32 tidsluker á 64Kb/s. Hver tidsluke kan deles opp i 8 bits á 8Kb/s. Tidsluker og bits kan settes sammen for å lage kanaler med ulik båndbredde. Se også Sett inn 8 nye porter etter som representerer bits i valgt kanal.
Her er eksempler på transmisjonsforbindelser mellom et “tilkoblingsutstyr” (muks som har fysiske porter med forskjellig båndbredde på lokalsiden (kanalsiden)) og en digital krysskobler.
16Kbit kanal (bit 2 og 3 i tidsluke 17)

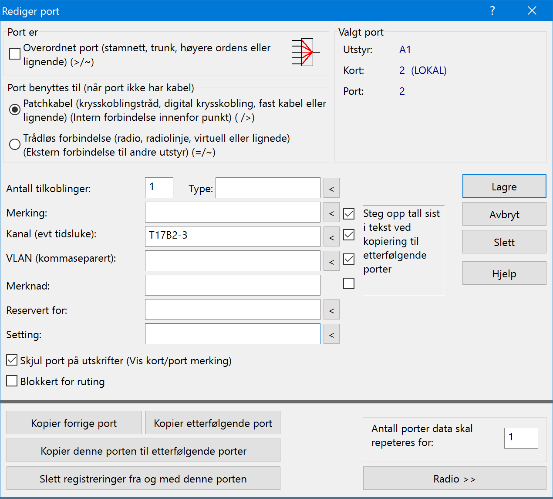

1. 16Kb/s fysisk port i “tilkoblingsutstyret” merkes med kanal “T17 B2-3”.
2. Tilsvarende virtuell port i den digitale krysskobleren merkes også med kanal info “T17 B2-3”.
3. 16Kb/s linjer kan nå rutes på vanlig måte på begge sider.
128Kbit kanal (tidsluke 17 og 18)

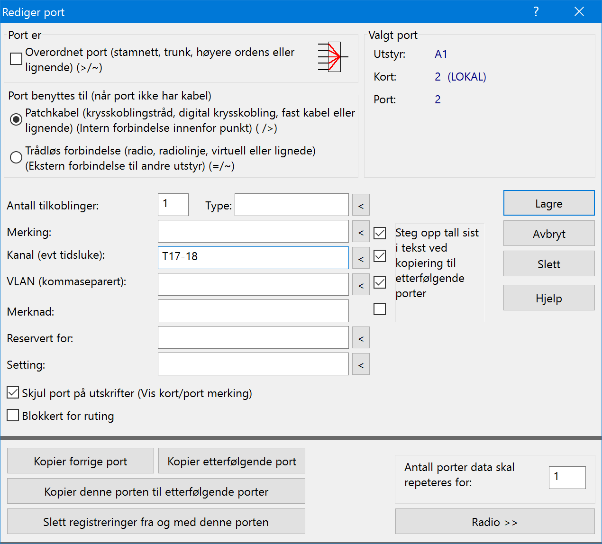

1. 128Kb/s fysisk port i “tilkoblingsutstyret” merkes med kanal “T17-18”.
2. En tilsvarende virtuell port i den digitale krysskobleren merkes også med kanal info “T17-18”.
3. En 128Kb/s linje kan nå rutes på vanlig måte på begge sider.
