En transmisjonsforbindelse består normalt av 2 utstyr som jobber mot hverandre. Dette blir ofte omtalt som et transmisjonshopp. I figuren under ser du prinsippet for en slik forbindelse. Dette eksemplet er registrert i databasefilen “Transmisjonsforbindelse” i eksemplene som ligger i mappen «Eksempler» som følger med når du installerer Telemator.

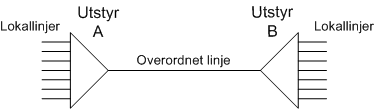

2 utstyr jobber mot hverandre via en overordnet linje (systemlinje, stamnettlinje, trunklinje).
Trekantene representerer n antall lokalporter og 1 stk. overordnet port. Lokalportene har relasjon mot overordnet port. Lokalportene kontra overordnet port kan sitte på samme eller forskjellige kort.
Den overordnende linja kan enten være rutet i kabler eller trådløst. I virkeligheten kan dette skje i forskjellige situasjoner som vist under. Det kan også være kombinasjoner av disse.
1. UtstyrA - Fast kabel – Patchpanel – Kabler – Patchpanel – Fast kabel - UtstyrB
2. UtstyrA – Patchsnor – Patchpanel – Kabler – Patchpanel – Patchsnor - UtstyrB
3. UtstyrA - Radioforbindelse - UtstyrB
4.
UtstyrA - Provisorisk forbindelse - UtstyrB
(utstyrene står i hvert sitt
punkt, men man ønsker ikke å registrere alt som er mellom dem)
5. UtstyrA - Bus kabel (eller patchesnor) - UtstyrB (utstyrene står i samme punkt, f.eks. en multiplekser og en krysskobler)
Du ser begge sider av en transmisjonsforbindelse når du står i Utstyr – Vis transmisjonsforbindelse.

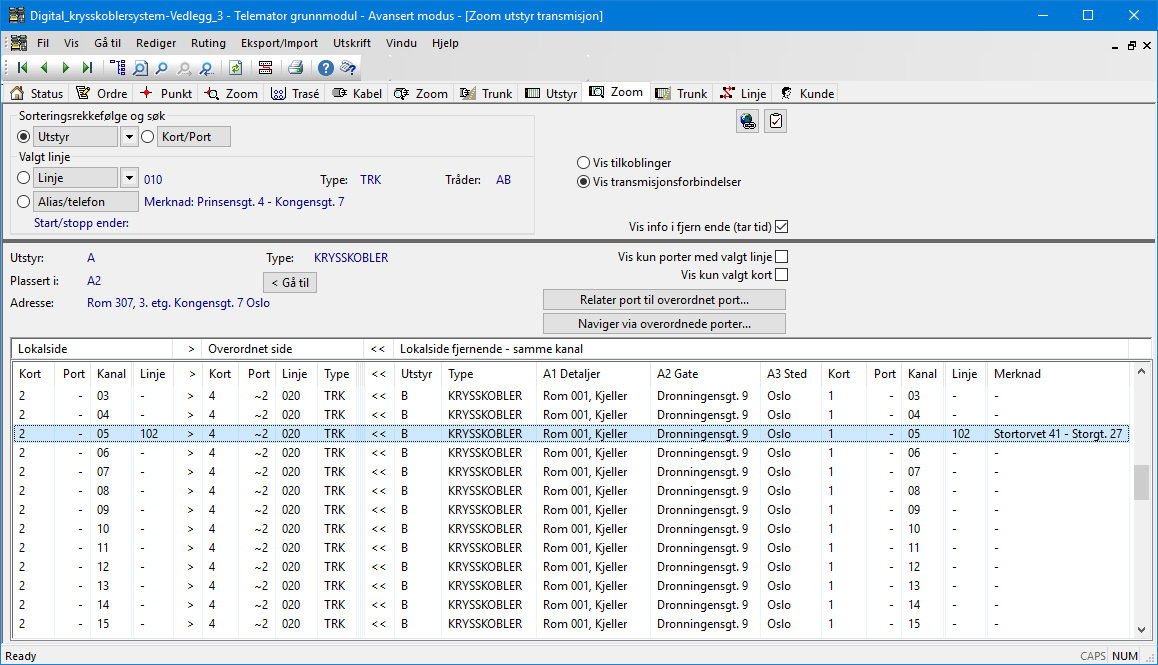

Utstyr- Zoom transmisjonsforbindelse
Dette skjermbildet vil gi deg hint underveis mens du registrerer en transmisjonsforbindelse om hvilke forhold som gjenstår å registrere.
Lokallinjer (aksess-) rutes inn på lokalside på kanalene (eller tidsluker) på utstyr A og ut igjen på tilsvarende kanaler (eller tidsluker) i utstyr B.
Slik registrerer du en transmisjonsforbindelse:
1. Utstyrkartotek: Opprett utstyr A. Dette kan du kopierer fra et utstyrsbibliotek eller registrerer manuelt. Se Importer utstyr og kort eller Prinsippet for registrering av transmisjonsutstyr. NB: Det er viktig at du plasserer utstyrene i de samme punktene som i virkeligheten (ofte et telerom eller tilsvarende).
2. Utstyrkartotek: Opprett utstyr B. Dette kan du kopiere fra utstyrsbibliotek eller fra utstyr A (hvis de er like).
3. Punkt – Zoom termineringer: Finterminer eventuelle faste (utsydde) kabler fra utstyret i patchpanel eller på plinter. Finterminer kabel i punkt.
4. Hvis du skal se radiolinjen i et kartsystem (GIS) må du opprette en radiolinjeforbindelse i Kabelkartotek. Dette gjør du på samme måte som du oppretter en kabel, men du velger kabeltype “Radiolinje”. Normalt blir ende A og B de punktene utstyrene står plassert i. (Der kartsystemet ikke viser utstyrene i kartet)
5. Linjekartotek: Opprett overordnet linje.
6. Utstyr - Zoom pinner: Rut overordnet linjen på overordnet port på utstyr A og B og eventuell radiolinje som er opprettet i Kabelkartotek.
7. Gå til “Vis transmisjonsforbindelser” og sjekk om du har registrert alle forhold i transmisjonsforbindelsen. Du ser forklarende tekst på eventuelle forhold du har glemt å registrere.
8. Her er noen meldinger du kan få underveis:
•Mangler kanal i valgt utstyr (til venstre i bildet). (Fyll inn kanalfeltet på portene i Utstyrkartotek)
•Mangler relasjon til overordnet port. (Benytt knappen “Relater port til overordnet port”)
•Mangler ruting på overordnet port. (Velg “Vis pinner”, velg linjen du skal rute. Deretter dobbeltklikker du på den overordnede porten du skal rute linjen på.)
•Mangler utstyr med samme linje på overordnet port som valgt utstyr. Gjør det samme som i forrige punkt, men bytt utstyret i fjern-enden til å bli lokalenden.
•Mangler port med samme kanal som på lokalside, eller mangler relasjon til overordnet port. Bytt utstyret som er i fjern-enden til å bli lokalenden. Følg forklaringene i første eller andre punkt over.
9. Nå er transmisjonsforbindelsen klar til bruk. Det vil si at du kan rute linjer på lokalsidene på utstyr A og B.
Hvis man ruter en linje på en port hvor det ikke er finterminert kabel og alternativet “Trådløs forbindelse” i dialogen “Rediger porter” er valgt, blir dette oppfattet som en trådløs-, radio-, radiolinje- eller virtuell forbindelse mellom utstyr.
Dette kan f. eks. benyttes til å rute en linje mellom antennene i en radiolinjeforbindelse eller mellom 2 utstyr i forskjellige punkt hvor man ikke ønsker å registrere alt i den mellomliggende forbindelsen.
Grafisk Linjekort for overordnet linje
En overordnet linje (stamnettlinje, trunklinje, langlinje, fjernsamband, bus linje) er en forbindelse som det går flere linjer (lokallinjer, aksesslinjer, kundelinjer) gjennom. F.eks. en 2 Mb/s linje som inneholder 30 kanaler som hver overfører en 64Kb/s linje.
I eksemplene som ligger i mappen «Eksempler» som følger med Telemator finner du databasefilen Transmisjonsforbindelse. Der vil du finne linje 020 som er en 2 Mbit/s linje som det kan gå 30 stk. 64Kb/s linjer gjennom.

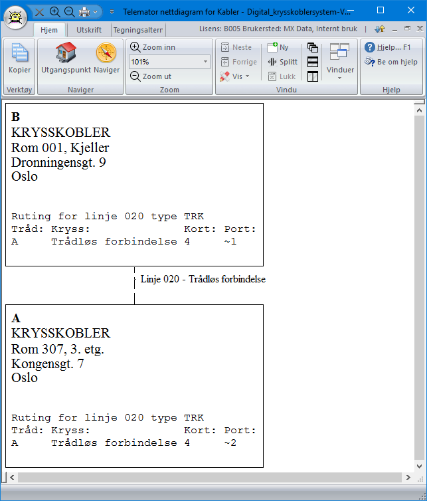

Du kan benytte Grafisk Linjekort for linje 020 for å se dette. Menyvalg Utskrift - Valgt linje - Vis linje i nettdiagram. Se utskriften under.
Grafisk Linjekort for overordnet linje

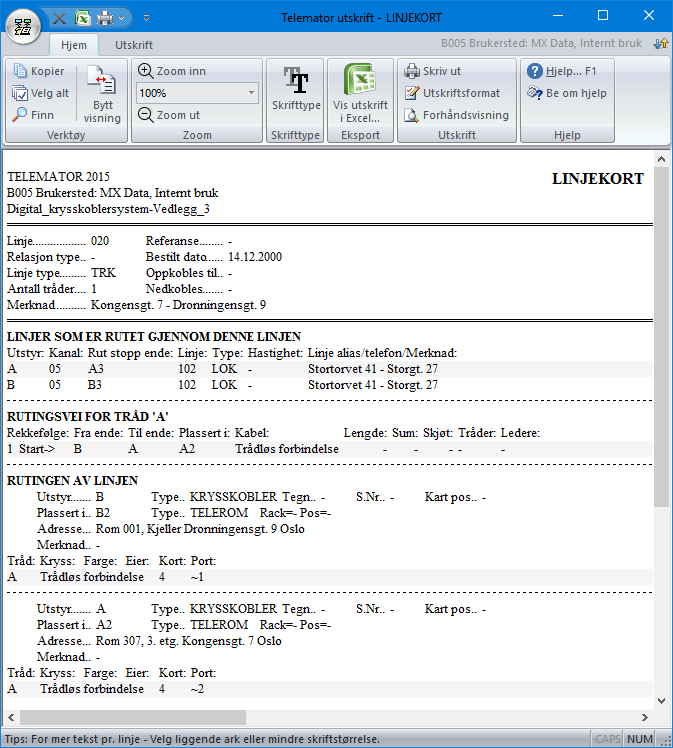

For å se hvilke linjer som går gjennom en overordnet linje, benytter du “Linjekort”. Menyvalg Utskrift > Linje > Valgt > Linjekort. Se utskriften under.
I seksjonen "Linjer som er rutet gjennom denne linjen:" ser du hvilke linjer som går gjennom denne overordnede linjen (linje 020). Du ser at linje 102 går inn på kanal 2 i utstyr A og ut igjen på samme kanal i utstyr B.
I seksjonen "Rutingen av linjen:" ser du hvilken overordnet port linjen er rutet på i de 2 utstyrene.
Utskriften viser Linjekort for en overordnet linje.
Grafisk Linjekort for lokallinje
En lokal linje (aksesslinje, kundelinje) er en forbindelse som er rutet på lokalsiden av et utstyr. F.eks. en 64 Kb/s linje som går på en av kanalene (tidslukene) i en 2 Mb/s linje.
I databasefilen Transmisjonsforbindelse (i eksemplene som følger med Telemator) vil du finne linje 102 som er en 64 Kbit/s linje som går gjennom transmisjonsforbindelsen via overordnet linje 020. Se utskriften under.
For å tegne ut et nettdiagram for rutingsveien til en linje velger du menyvalg Utskrift > Linje > Valgt > Vis linje i nettdiagram.
Nettdiagrammet viser også alle overordnede linjer som valgt lokallinje er rutet gjennom.
Du ser også alle krysskoplinger i de forskjellige punktene.

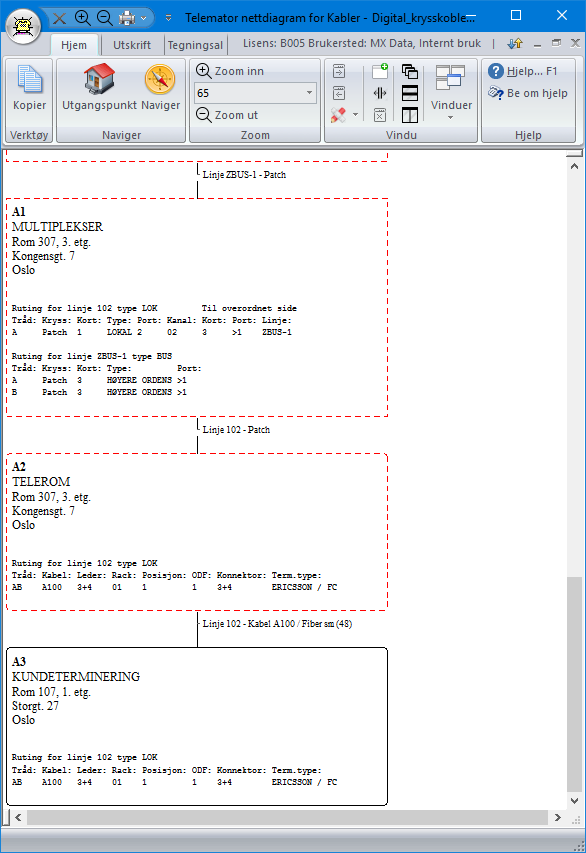

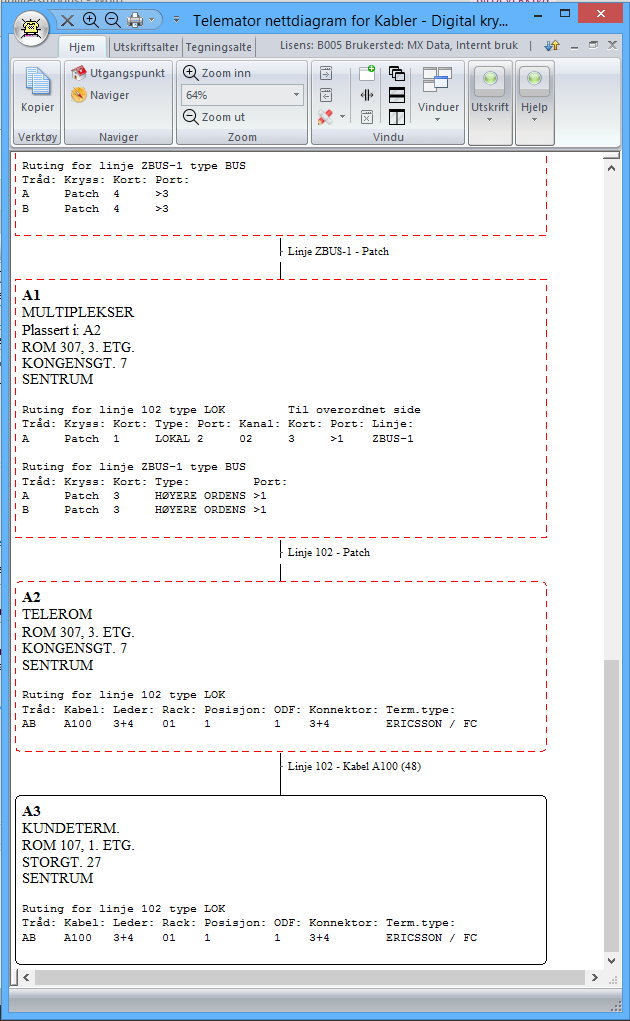

Utsnitt av nettdiagrammet for linje 102.
Linjekort for lokallinje
Linjekort er en annen mulighet (enn Grafisk Linjekort) for å se hele rutingsveien for en linje. Menyvalg Utskrift - Linje - Valgt - Linjekort. Se utskriften under.
Hvis du setter kryss i feltet "Linjer som valgt linje er rutet gjennom" i alternativer for “Linjekort” får du også skrevet ut alle “Linjekort” for de overordnede linjene som denne linjen går gjennom. Se alternativer for Linjekort under.

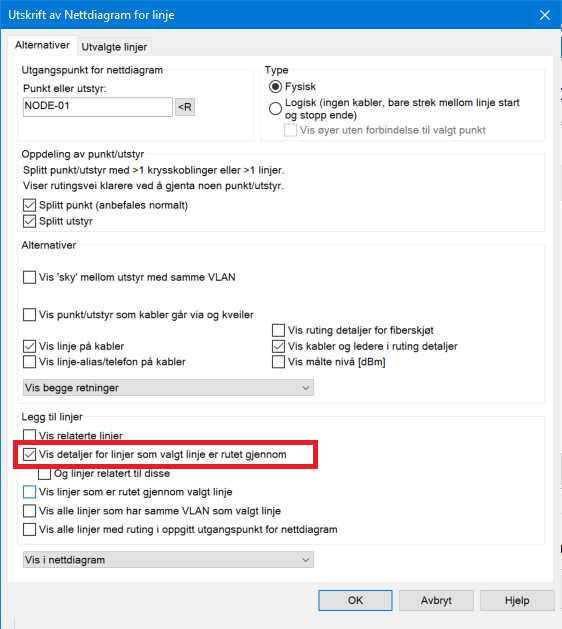

Alternativer for tekstbasert Linjekort.
Grafisk Linjekort for en lokal linje.
Utstyrkort
Utstyrkort viser alle forhold som er registrert i forbindelse med valgt utstyr. Denne utskriften får du skrevet ut ved å velge menyvalg Utskrift - Utstyr - Valgt - Utstyrkort.
Utskriften er delt opp i 6 hovedseksjoner hvor den første viser alle generelle opplysninger om utstyret.

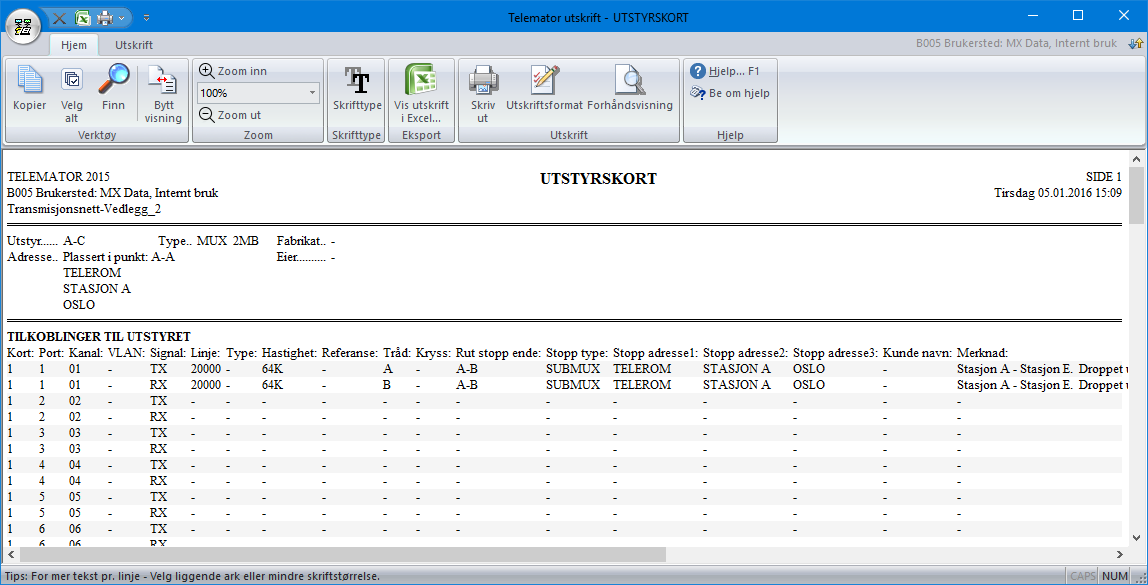

De 5 neste seksjonene kan du velge om du vil ha med eller ikke i dialogen som er vist under. Du ser et eksempel på Utstyrkort under.

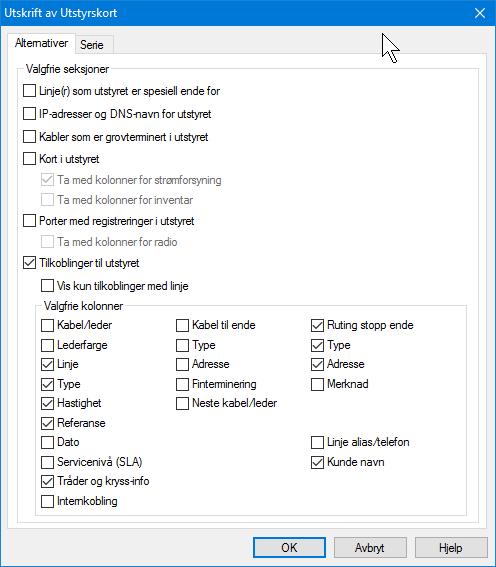

Alternativer for Utstyrkort
