Menyvalget: Eksport/Import > Altibox… er for Altibox partnere. Her ligger eksporter og importer som er relevant for medlemmene.
Med dette menyvalget kan du eksportere skjøtepunkt til et format som kan importeres i Kapany.
For at du skal få ut hovednode-tilhørighet til skjøtepunktene må det registreres i Telemator.
Det kan enten registreres en for en i Punktkartotek > knapp: ‘Vis mer’ > arkfane: ‘Tilleggsinformasjon’ > Felt: ‘Hovednoderom’.
eller det kan importeres med menyvalg: Eksport/Import > Eksporter/Importer tabeller > Tabell: Punkt > Operasjon: Importer endringer fra tabulatordelt fil.
Import-filen må inneholde en kolonne for punktID til skjøtepunktene som skal eksporteres og en kolonne for hovednode. De må ha henholdsvis kolonnekode Point.End og Point.MainNode.
Et godt utgangspunkt for å lage import-filen er utskriften: Utskrift > Punkt > Alle > Vis hvilke aksessfordelinger som tilhører hvilken node. Utskriften sjekker hvilke skjøtepunktstyper (Fra punkttype) som har minst 1 fiber som er skjøtt tilbake til en node (Til punkttype for node). Den kan finne flere noder fra samme skjøtepunkt hvis det eksisterer. Rader med stjerne i kolonne A er skjøtepunkt av den kategorien. Da må du velge ett av de og fjerne de radene som ikke er aktuelle å benytte.
Sjekk igjennom filen og se om det er noen rader du vil endre hovednodetilhørighet på. Rader med stjerne i kolonne A er skjøtepunkt hvor det er gjennomskjøtt fibre til flere noder. Slett de radene som ikke er aktuelle, det er bare mulig med 1 hovednodetilhørighet på hvert skjøtepunkt.
Når du er ferdig med sjekken, sletter du kolonne A og setter inn kolonnekode Point.End over kolonnen som inneholder ‘Fra’ skjøtepunkt og Point.MainNode over kolonnen som inneholder ‘Skjøtt til’ (hovednodetilhørighet). Lagre så filen som tab-separert tekst og importer den som vist lenger opp.
Eksporten eksporterer 2 csv-filer med navn noderom.csv og skap.csv samt en Excel-fil med 4 arkfaner med navn Info, Kategorier, node.csv og skap.csv.
Merk: csv-filene har tegnsett UTF8, noe som importen for Kapany krever. Hvis du åpner den i Excel vil derfor æøå vises feil. Det enkleste er å åpne filen i Notisblokk (men normalt trenger du ikke åpne de).
Ønsker du allikevel å åpne filene i Excel, kan du gjøre det slik:
1. Start Excel
2. Importer dataene ved å bruke Data >Hent data > Fra fil > Fra tekst/CSV
4. Endre Filopprinnelse til "65001: Unicode (UTF-8)"
5. Endre Skilletegn til komma (hvis nødvendig)
Arkfanen ‘Info’ viser hvor csv-filene er lagret og annen relevant info om eksporten.
Kapany benytter sone 33, så koordinater i andre soner regnes om til denne sonen.
Komma i teksten blir gjort om til punktum slik at man ikke skal få kolonneoppdeling på feil sted.
Eksporterte punkttyper blir omgjort til en av de 4 lovlige kategoriene NODE, KUM, SKAP eller STOLPE
Arkfanen ‘Kategorier’ viser hvilke kategoriseringer som er benyttet og hvilke punkttyper som mangler kategorisering. Du kan kopiere hele den manglende listen og skrive inn lovlige kategorier i stedet for spørsmål-tegnet – hvis du ønsker.
Her er eksempler på kategorisering av skjøtepunkttyper:
NODE=NODE
NODE=NODESTASJON
SKAP=SKAP
SKAP=BREDBÅND SKJØT
SKAP=FIBERPANEL
SKAP=NODESKAP
SKAP=FIBERSKAP
SKAP=GRENSESNITTBOKS
KUM=KUM
KUM=TREKKEKUM
KUM=GRENSESKJØT
KUM=SKJØTEBOKS
STOLPE=STOLPE
STOLPE=KVEIL
STOLPE=KVEILERAMME
STOLPE=TELEKVEIL
Dette kan konfigureres med menyvalg: Fil > Database vedlikehold > Konfigurer nettområde > Arkfanen: Eksport til Altibox og Nettalliansen. Se mer om det under «Arkfanen Eksporter for Altibox og Nettalliansen».
Arkfanene ‘node.csv’ og ‘skap.csv’. Her ser du hva som er innholdet i de csv-filene som blir laget.
Med disse menyvalgene kan du lage 3 forskjellige importfiler fra Kapany’s rapport ‘Detaljert aktivitetsoversikt’ samt en oppfølgingsfil.

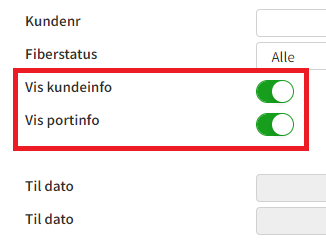

Det er viktig at ‘Vis kundeinfo’ og ‘Vis portinfo’ er slått på i Kapany før du overfører rapporten til Excel.
Lagre rapporten som en tab-separert *.txt fil før du åpner den med en av de 4 valgene under.

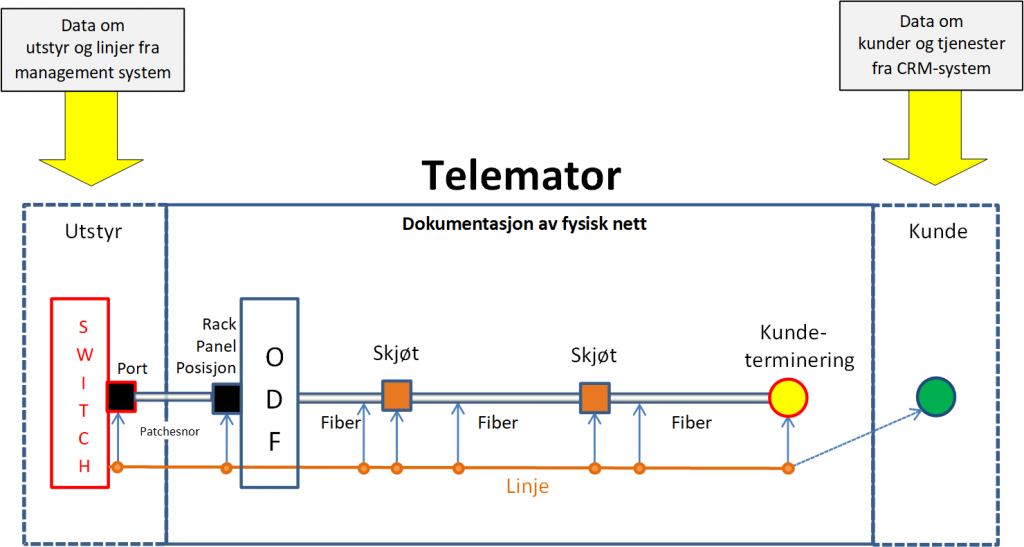

Denne rapporten danner grunnlag for at det kan opprettes og rutes en linje mellom nodepunkt og kundepunkt på første gjennomskjøtte fiber, samt på tilhørende port på utstyret i noden. Det forutsetter at det finnes en gjennomskjøtt fiber mellom node og kundepunkt.
Hvis det ikke finnes et linjenummer i samme rad i importfilen eller på aktuell fiber i databasen, opprettes en linje med et løpenummer prefikset med AUTOGEN-.
Hvis det ikke finnes en gjennomskjøtt fiber mellom node og kunde skrives opplysning om det i loggfilen.
Det finnes også et eget automation kall for denne importen slik at den kan kjøres automatisk med faste mellomrom ved hjelp av en skript-fil. Se mer om det under «Automatisk import av sammensatt importfil».
Fordelen med å gjøre dette er at man til enhver tid har full kontroll på alle kunder og dokumentasjonen i nettet. Man vet hvilke kunder som er berørt ved feil eller omlegging av kabler. Det blir enkelt å ta ut lister og man vet at informasjonen kan stoles på når man skal varsle kunder. Den gjør det lettere å følge opp dokumentasjonen ved at den lager lister på alle kundene som ikke er dokumentert. Her kan man filtrere på prosjekter som gjør det enkelt å fjerne prosjekter som er under utbygging. Du kan også sjekke at alle kundepunktene har riktig punkttype og trasétype.
Autogen importen kan brukes av alle som har Telemator og Kapany (Altibox-partnere).
Kontakt gjerne Jon Aabøe support@mxdata.no , +47 76951350 hvis det er noe du lurer på eller trenger hjelp til.
Alle nodene må ha samme ID i Kapany og Telemator. Bruk utskrift fra Kapany under RAPPORTER-Noderom, skriv ut alle til Excel og sammenlign med utskrift på nodene fra Telemator. Bruk gjerne duplikatsjekk i Excel for å sjekke at alle kommer med.
Nye kundepunkt: Med dette menyvalget kan du lage en importfil for nye kundepunkt som kommer fra Kapany. Siden kundepunktene tidligere ble opprettet uavhengig av hverandre, er det valgt å bruke en polisy der kundepunktene i Telemator får tilsvarende leveransepunkt ID i Kapany som alias. Tilsvarende polisy blir derfor benyttet når nye kundepunktene importeres fra Kapany.

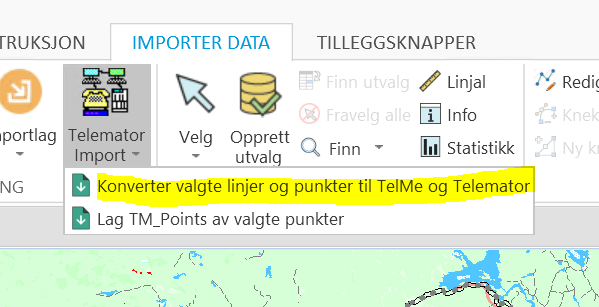

Når du importerer denne filen, som blir laget med dette menyvalget, får du opprettet kundepunkt i Telemator og TelMeWeb (se hvordan her) eller «Telemator Google Kart». Hvis du benytter TelMe eller en annen kartmodul for Telemator, må du importere filen der for at de skal vises i kartet. Se «Import av leveransepunkt via TelMe» i TelMe’s hjelpesystem eller kontakt support@micado.no for brukerveiledning.
Utgangspunktet er rapporten «Detaljert aktivitetsoversikt» fra Kapany, som kan benyttes direkte hvis den er lagret som en tab-separert tekst-fil.
Importfilen som blir laget importeres med menyvalg: Eksport/Import > Eksporter/Importer tabeller > Tabell: Importer fil som kan inneholde flere tabeller, Operasjon: Importer fra sammensatt tabulatordelt fil
Alias på alle kundepunkt: Alle leveransepunkt/kundepunkt i Telemator må ha en referanse til tilsvarende leveransepunkt ID i Kapany.
Med dette menyvalget kan du altså parre kundepunkt i Telemator med kundepunkt fra Kapany. Dvs. at ID fra kundepunkt i Kapany legges som alias på tilsvarende kundepunkt i Telemator.
Utgangspunktet er rapporten «Detaljert aktivitetsoversikt» fra Kapany, som kan benyttes direkte hvis den er lagret som en tab-separert tekst-fil. Eksporter ALLE leveransepunkt i Kapany til «Detaljert Aktivitetsoversikt».
Funksjonen finner distanse til nærmeste kundepunkt (maks 20m) i databasen og lager en sammensatt Excelfil som må lagres som en tab-separert tekstfil.
I tillegg til kartposisjon testes også på Bruksenhetsnummer (Leilighet). Det kan benyttes der det er blokker eller der boligene står tett slik at automatikken velger riktig leilighet. I disse tilfellene kan du gå igjennom filen fra Kapany og legge riktig Bruksenhetsnummer på tilsvarende kundepunkt i Telemator.
Alias-importfila vil kunne inneholder noen konflikter der flere leveransepunkt prøver seg på det samme kundepunktet. Dette er noe man manuelt må gå gjennom å sjekke. Der hvor det ikke er konflikter er det bare å kjøre en sammensatt import av fila som blir laget.
Filen inneholder bl.a. punkt ID for kundepunkt i Telemator og alias som er tilsvarende ID for kundepunkt i Kapany.
For å få dette til å fungere må aktuelle kundepunkt-typer være kategorisert under «Arkfanen Punkt kategori»
Det er en Excel-fil som du må lagre som en tab-sparert tekstfil før du importerer den med menyvalget: Eksport/Import > Altibox > Import (sammensatt fil) Tabell: Importer fil som kan inneholde flere tabeller, Operasjon: Importer fra sammensatt tabulatordelt fil
Du kan også bruke en fil som er bearbeidet slik at kolonne A er ID på kundepunkt, kolonne B er Nord/Latitude posisjon, kolonne C er Øst/Longitude posisjon og kolonne D er UTM sone eller blank (ved geografiske posisjoner).
Det lages også en liste (arkfane i Excel-boken) over de tilfellene hvor man ikke finner nærmeste kundepunkt. I de tilfellene kan du GeoCode disse og spre ut doble punkter i TelMe (klikk på linken for å laste ned en veiledningen). Deretter kan du bruke importfunksjonen i TelMe, men menyvalg: Telemator import > Konverter valgte linjer og punkter til TelMe og Telemator.
Kunder via PON: Det må manuelt opprettes linje fra Node til Splitter og fra Splitter til Splitter. Legg inn nødvendig informasjon på linjene. Linjer fra siste splitter til kunde blir automatisk opprettet ved import i steg 3 (se under).
Kunder via CWDM: For CWDM-kunder er det best å opprette linjer manuelt og rute de hele veien fra ODF i node til kunde på riktige bølgelengder på CWDM-utstyrene. Bruk gjerne Kundepunkt ID (stopp-punkt) som referanse eller ID på linjen slik at den ikke dukker opp på oppfølgingslista.

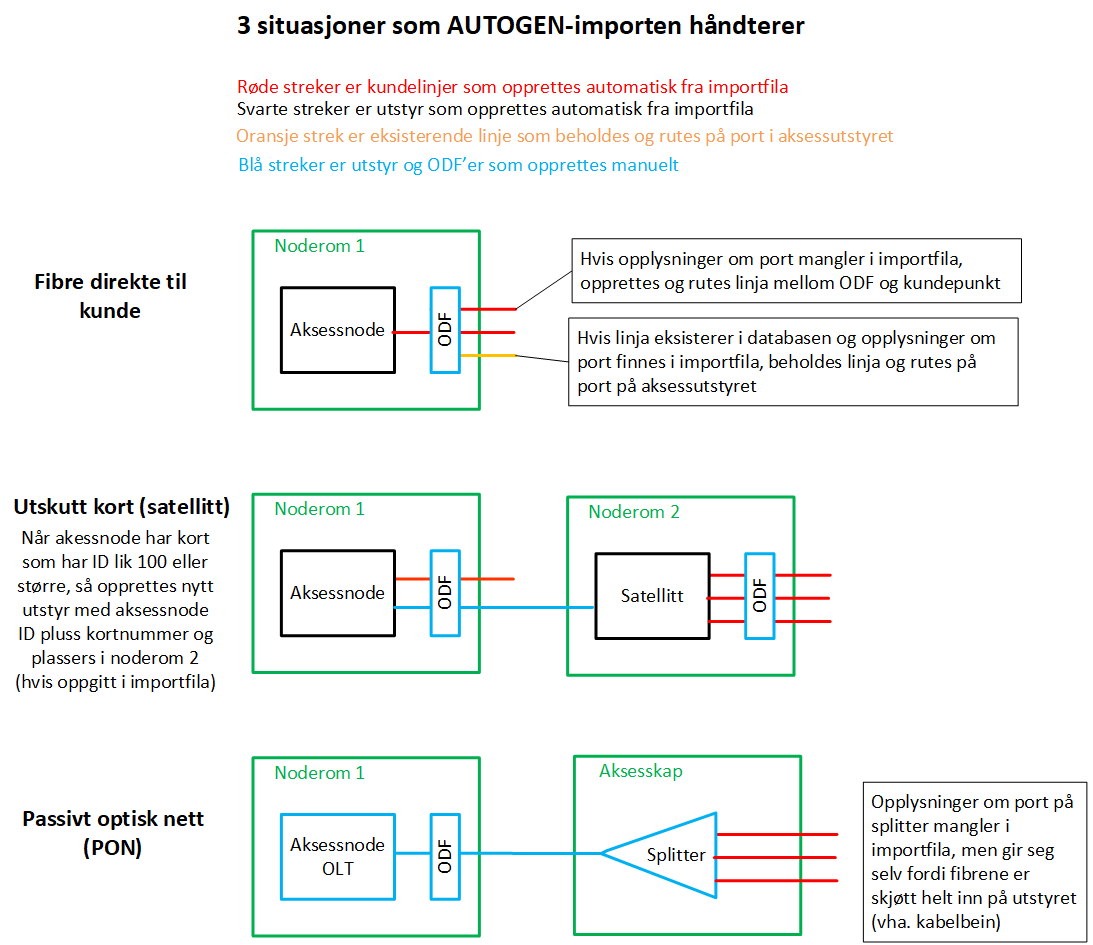

AUTOGEN import: Med dette menyvalget kan du lage en importfil med nodeport, kundelinjer og kundenavn fra rapporten «Detaljert aktivitetsoversikt» i Kapany.
Det er en Excel-fil som du må lagre som en tab-sparert tekstfil før du importerer den med menyvalget: Eksport/Import > Altibox > Import (sammensatt fil) Tabell: Importer fil som kan inneholde flere tabeller, Operasjon: Importer fra sammensatt tabulatordelt fil.
Alle utstyr-ID’er, linjer-ID’er og kundenummer blir
prefikset med AUTOGEN-. Det vil være personer i din organisasjon som vil
reagere på dette, men man trenger bare å forholde seg til det som står etter
bindestreken. Hensikten med prefikset er at alle disse elementene blir
slettet neste gang man importerer en fil som er laget med dette menyvalget (steg
3). Grunnen til det er:
•Linjene kan bytte ruting/tilkobling på utstyr i node (utstyr, kort og port)
•Eksisterende registrerte kundenavn har byttet kunde ID (kundenr)
•Kunder har sagt opp sitt abonnement av en eller annen årsak
NB: Det er viktig å fortelle brukerne av Telemator at på de elementene som er prefikset med AUTOGEN- skal man ikke legge inn tilleggsinformasjon manuelt.
Oppfølgingliste: Med dette menyvalget kan du lage en fil som kan benyttes som oppfølgingsliste etter import av «AUTOGEN-CIRCUIT-EQ2DELIV importfilen» (se menyvalget over). Denne funksjonen lager en liste over alle kundene som ikke får linje.
Den sammenligner ‘Detaljert aktivitetsoversikt’ fra Kapany med det som er registrert i Telemator. De leveransepunktene som nå får linjer, er dokumentasjonen i orden på. De som ikke får linje, må sjekkes opp.
Ta vekk installasjoner som ligger i utbyggingsprosjekt ved å filtrere Excel-fila på prosjekt. Det er flere grunner til at kundepunkt ikke får linje:
Et tilleggsalternativ er å benytte Utskrift > Punkt > Alle > Datakvalitet > «Vis leveransepunkt som mangler eller har ferdig skjøtt fiber til node (Excel)»
Ting man bør tenke igjennom:
•Alle nodene må ha sammen ID i Telemator og Kapany.
•Lokalnettet inngår ikke i importen, dette må opprettes manuelt og linjer må lages og rutes mellom alt utstyr i lokalnettet (stamnettet) manuelt. Se hva som menes med nettnivåene i denne figuren: «NKOM nett nivå».
•PON: Her må det lages linjer manuelt fra utstyr i noden til splitter og mellom splitterne utover i nettet. Når man kjører autogen importen så opprettes linjen fra siste splitter og til kundene og kundene legges på linjen og vises i Kartserver ved at man skriver ut pdf fra Telemator. Se mer under «Registrering av Passive Optiske Nett (PON)».
Menyvalget oppdaterer kundepunkt som allerede har alias der Kapany-ID er endret siden forrige import. Det er også «Detaljert aktivitetsoversikt» i Kapany som er utgangspunktet her.
Denne funksjonen lager en import-fil som oppdaterer kundepunkt for Point.Type, Point.PropUnit (HNR), Point.InUse (Installasjonsdato), Point.MainNode (tilknytning til hovednode), Point.BulkAP (Aksessfordeling for mengdeopprettelse av kabler fra skjøtepunkt til kunde), den skriver også ut Alias for punkt hvis man ønsker å legge til mer info eller skal flette sammen Excel-skjematikk eller Termineringslister. Velg den informasjonen du ønsker å oppdatere og importer den som «sammensatt fil».
Med menyvalget Import (sammensatt fil) importers nodeutstyr med porter, plasserer det i node, oppretter linjer med eventuelle tjenester (hvis de ikke finnes fra før i databasen), ruter linjene både på port i utstyr og på første gjennomskjøtte fibre til kundepunkt samt oppretter tilhørende kunde.
Det er filen fra menyvalg «Steg 2, Kapany-ID som alias for nærmeste kundepunkt i databasen» og «Steg 3, AUTOGEN-CIRCUIT-EQ2DELIV importfil for å opprette switcher, kundenavn og rute linjer» som er grunnlaget for at dette kan opprettes i Telemator databasen.
