Punkt - Alle

Disse utskriftene gjelder alle registrerte punkt i kabelnettet.

Punkt…

Denne utskriften lister ut alle punkt i nettet med ønsket informasjon.

Rack i alle punkt…

Med denne utskriften kan du liste ut alle rack i alle punkt i nettet.  Den har også filter for å velge ønskede punkt.

Vis punkt i nettdiagram

Denne utskriften er den samme som “Nettdiagram - For kabler”.  Se mer under “Nettdiagrammodulen”.

Vis hvilke aksessfordelinger som tilhører hvilken node (Excel)

Denne utskriften viser hvilke noder de forskjellige aksessfordelingene i FTH-nettet har gjennomskjøtte fibre til.

Du må ha Excel installert på den maskina som Telemator er installert på (frittstående maskin eller server).

Utskriften sjekker hvilke aksessfordelingstyper (Fra punkttype) som har minst 1 fiber som er skjøtt tilbake til en node (Til punkttype).  Den kan finne flere noder fra samme skjøtepunkt hvis det eksisterer.  Rader med stjerne i kolonne A er skjøtepunkt av den kategorien.

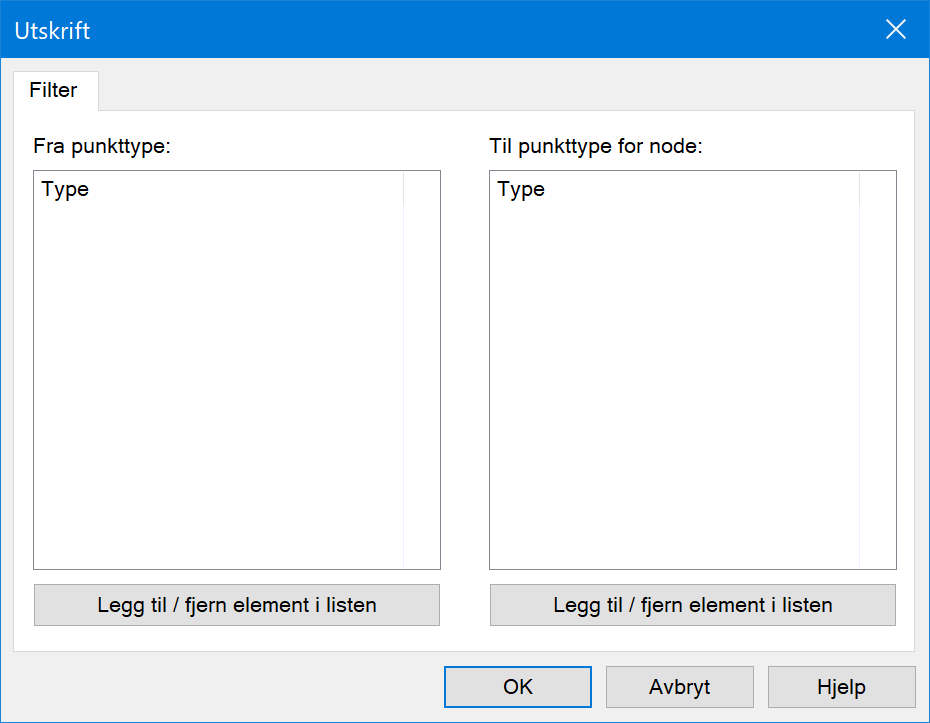

Filteret fylles automatisk inn med de aksessfordelingstyper (Fra punkttype) og nodetyper (Til punkttype) som er konfigurert for aksessfordelings kategorier og node kategorier i «Arkfanen Punkt kategori» og «Arkfanen Google kart» i «Konfigurer nettområde».

Lederkapasitet mellom punkt

Med denne utskriften kan du finne antall ledige fibere/ledere mellom valgte punkt i nettet.  Det kan for eksempel være mellom 2 aktuelle punkt eller mellom alle nodene.

Den kan benyttes for å finne flaskehalser i nettet slik at man ser hvor man må øke kapasiteten.

I listen til venstre fyller du inn de punktene som utskriften skal skrive ut kapasiteten mellom.  Du benytter knappene under listen og filteret som da kommer opp, slik at du får lagt inn de punktene du ønsker.  Deretter krysser du av for hvilke kabeltyper du skal skrive ut og om du vil se adresser for hvert punkt.

Du kan også høyreklikke i listen hvis du vil importere punkt IDer fra en tekstbasert fil.

Alternativene:

1.  Tell maksimal lederkapasitet mellom punkt i listen
Dette alternativet summerer alle og ledige muligheter mellom punktene i listen.  Alle ledere i hele nettet er kandidater.  Metoden er “Maximum flow”, den passer best for de som skal utbedre flaskehalser i nettet.
NB: Den tar ikke hensyn til ledere som er skjøtt ut av mulige rutingsveier (”avstikkere”).  Det kan medføre at du må åpne skjøter og skjøte om lederne så de følger rutingsveien.

2.  Tell ledere i parallelle kabler som går dirkete mellom to punkt i listen
Dette alternativet summerer antall ledige muligheter mellom punkt i listen, både direkte og via skjøter.  Ledere telles selv om lederen "ikke stopper" i kabel ende A eller B (har “skjøt stopp ende” i et annet punkt).  Kun ledere i kabler som har ende A og B i listen er kandidater.
NB: Den tar ikke hensyn til ledere som er skjøtt ut av mulige rutingsveier (”avstikkere”).  Det kan medføre at du må åpne skjøter på ledige ledere og skjøte de om så de går direkte.

3.  Tell ledere (både direkte og via skjøt) mellom punktene i listen
Dette alternativet summerer antall ledige muligheter mellom punkt i listen som er klare til bruk (ferdig skjøtt eller går direkte).
Kun ledere som har begge "skjøt stopp ender" i listen pluss ledere uten skjøt som har begge ender i listen er kandidater.
Dette kan ta tid, men det gir et resultat som medfører minst mulig arbeid i forbindelse med ruting av linjer.   Den passer best for de som skal rute linjer gjennom nettet.  Finnes det ingen ledige ledere, kan du prøve alternativ 1 og 2.

Datakvalitet

Under dette menyvalget er det samlet utskrifter som kan være til nytte for å sjekke kvaliteten på det som er registrert.

Status for punkt

Med denne utskriften får du en oversikt over antall kabler, traséer, utstyr og linjer som er terminert eller befinner seg i hvert punkt.

Vis punkt med kladd på finterminering og skjøt

Dette er en utskrift som viser alle punkt som har kladd på finterminering og skjøt.

Vis leveransepunkt som mangler eller har ferdig skjøtt fiber til node (Excel)

Dette er en utskrift for å sjekke kvaliteten på registreringene i kundenettet.  Den sjekker alle fibre fra valgt punkttype (fortrinnsvis node) til valgt punkttype (fortrinnsvis kundertermineringer) og gir en egen arkfane med:

•      Kundertermineringer som har fibre som er gjennomskjøtt fra node og har rutet linje (status=ferdig registrert)

•      Kundertermineringer som har fibre som er gjennomskjøtt fra node men ikke har linje (status=ikke ferdig registrert)

•      Kundertermineringer som har fibre som ikke er gjennomskjøtt fra node (status=ikke ferdig registrert)

Denne utskriften finnes også under menyvalget: Utvalgte utskrifter med tilpassede alternativer > FTTH Datakvalitet: Vis leveransepunkt som mangler ferdig skjøtt fiber til node (Excel).

Med dette filteret kan du oppgi hvilke punkttype du skal sjekke fra og hvilken punkttype noden har.  Filteret fylles automatisk inn med de aksessfordelingstyper (Fra punkttype) og nodetyper (Til punkttype) som er konfigurert for aksessfordelings kategorier og node kategorier i «Arkfanen Punkt kategori» og «Arkfanen Google kart» i «Konfigurer nettområde».

Vis punkt uten ExtSysId

Med denne utskriften får du en oversikt over punkt som ikke har ExtSysId.  Den brukes spesielt når man skal knytte punkt mot tilsvarende objekt i kart.  Se mer om “Rediger ExtSysID (eksternt system id)”.

Vis punkt der ExtSysId ikke er unik

Denne utskriften skriver ut eventuelle punkt som har samme ExtSysId.

Vis punkt der numerisk ID ikke er lik ExtSysId

Denne utskriften benyttes ifm. eventuell opprydding i NetBas slik at man kan ha samme numeriske ID på punkt og ExtSysId i Telemator. I NetBas har alle punkt og kabler numerisk ID.  Numeriske ID’er havner i ExtSysId når NetBas synkroniserer med Telemator.

Vis punkt med samme kartkoordinat

Denne utskriften benyttes ifm. eventuell opprydding for å finne punkt som har samme kartkoordinater.

Innleide punkt – økonomisum

Med denne utskriften får du en samlet oversikt over leiekostnader for innleide punkt.
