En satellittoverføring er i prinsippet det samme som en radiolinjeoverføring med en reléstasjon (link) underveis. Forskjellen er at reléstasjonen er montert i en satellitt som svever oppe i atmosfæren.

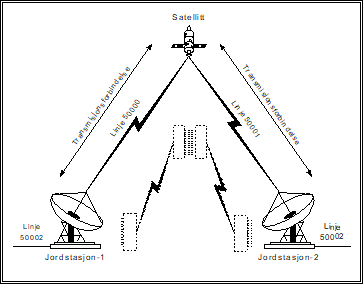

Eksempel på satellittoverføring med en ekvivalent for hvordan man tenker seg forbindelsen når man registrerer den i Telemator.
Jordstasjonene registreres som multipleksere med ett lokalkort og satellitten som en multiplekser med 2 virtuelle kort koblet “rygg mot rygg”. De overordnede portene (som sitter på et fysisk kort) blir det samme som antenneutgangene.
Hvis det skal foregå “digital krysskobling” i satellitten, registrerer du dette som 2 transmisjonsforbindelser. Dette blir akkurat samme prinsipp som beskrevet for Digital krysskobler.
Normalt foregår det ikke “digital krysskobling” i satellitten. Da kan du selvfølgelig sløyfe registreringen av selve satellitten og tenke deg at forbindelsen går direkte mellom 2 jordstasjoner.
Se Prinsippet for registrering av transmisjonsutstyr og Registrering av en transmisjonsforbindelse
Dette eksemplet er registrert i databasefilen “Satellittforbindelse” i mappen «Eksempler» som følger med når du installerer Telemator. Utstyrene har fått følgene navn: A (JORDSTASJON-1), B (JORDSTASJON-2) og S (SATELLITT).
1. Utstyrkartotek: Hver antenneutgang er registrert som en overordnet port på et kort. Lokalkortene har 30 kanaler (eller tidsluker) i hver antenneretning. I satellitten er lokalkortene virtuelle.
2. Utstyr – Zoom transmisjonsforbindelse: Hver overordnet port er relatert til portene på hvert sitt virtuelle kort i satellitten og til portene på hvert sitt fysiske kort i jordstasjonene.
3. Linjekartotek: 2 linjer er opprettet for selve satellittforbindelsene. (I "eksempel nettområde" har disse linje-ID 50000 og 50001).
4. Utstyr – Zoom pinner: Satellittforbindelsen, linje 50000 er rutet på overordnet port (antenneutgangen) på jordstasjon 1 og på tilsvarende port i satellitten. Satellittforbindelsen, linje 50001 er rutet på overordnet port (antenneutgangen) på jordstasjon 2 og på tilsvarende port i satellitten.
5. Utstyr – Zoom transmisjonsforbindelse: Lokallinje 50002 er rutet både på lokalsiden på jordstasjonene og i satellitten. “Digital krysskobling” i satellitten, dannes av rutingen mellom portene (kanalene) på lokalkortene.
