Bølgelengdemultipleksing forkortes WDM etter engelsk ''Wavelength-Division Multiplexing''. Det finnes både CWDM (Coarse = Grov, gir få kanaler) og DWDM (Dense = Tett, gir flere kanaler). CWDM er passive optiske multipleksere og trenger ikke strøm, mens DWDM er som regel aktive (elektroniske) multipleksere og trenger strøm.
I figuren under ser du 2 stk 8 kanalers CWDM utstyr, med bølgelengde 1470nm til 1610nm med kanalavstand på 20nm.

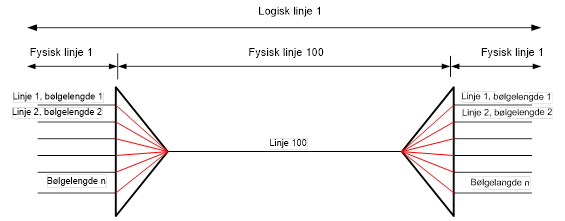

CWDM’ene knyttes sammen med en linje som rutes på hver av LINE-portene og på fibre gjennom kabelnettet. Her linje 100.
På bølgelengdeportene rutes linjene som skal gå gjennom linje 100. Linjene går inn på en bølgelende i ene xWDM’en og kommer ut igjen på samme bølgelengde i den andre xWDM’en.
En xWDM kan være både patchbar og sveisbar. En patchbar xWDM står oftest i en node eller tilsvarende. Den registreres UTEN fast kabel (også kaldt pigtail eller kabelbein). Man benytter en linje for å forbinde porten i xWDM’en med porten i ODF’en. Det tilsvarer en patchkabel.
En sveisbar xWDM står oftest i en skjøteboks som er plassert i et skap, kum (manhole, brunn, brønd) eller andre skjøtepunkt. Den registreres MED fast kabel (også kaldt pigtail eller kabelbein).
Det finnes maler (TEMPLATE) for xWDM’er på MX Data sin hjemmeside. Benytt menyvalg Eksport/Import > Maler > Hent nye TEMPLATE-TM- maler fra mxdata.no

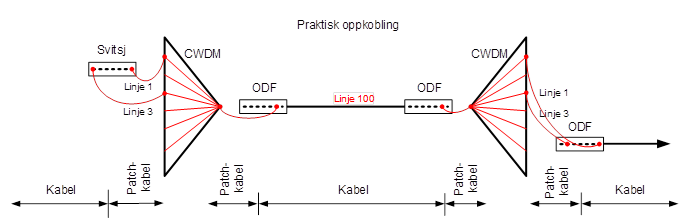

Her ser du eksempel på en praktisk oppkobling. Det er patchbare xCWM’er i begge ender.
1. En patchbar mal har ingen kabel (pigtail). Det er linjen som rutes i etterkant som utgjør patchekabelen.
4. La feltet «Kopi av» være blankt (fordi du skal registrere en mal fra skratch)
6. Bruk f.eks. utstyr ID: TEMPLATE-CWDM 8 CH PATCH (utstyret har totalt 9 porter, 1 inn og 8 ut)
7. Fyll inn: Type: CWDM, samt Modell og Fabrikat etter behov
9. Høyreklikk i listen under arkfanen «Kort med porter». Velg Rediger i menyen

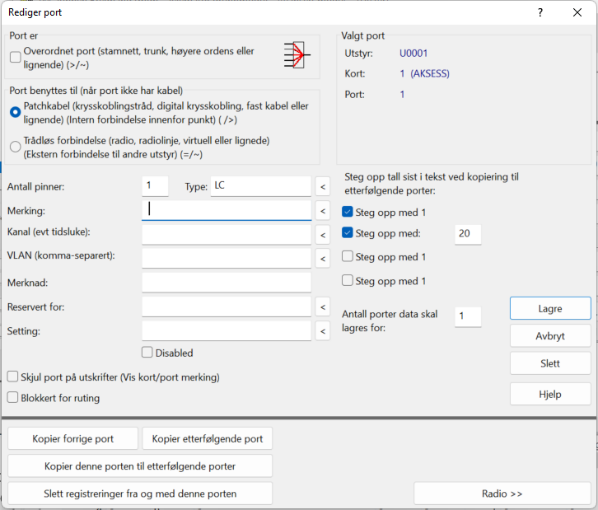

13. Dobbeltklikk på port 0 eller høyreklikk på port 0 og velg Rediger port
14. Kryss av for «Port er: Overordnet port»
17. Høyreklikk på port 1 og velg Rediger port
20. I feltet «Antall porter data skal lagres for» legger du inn 8

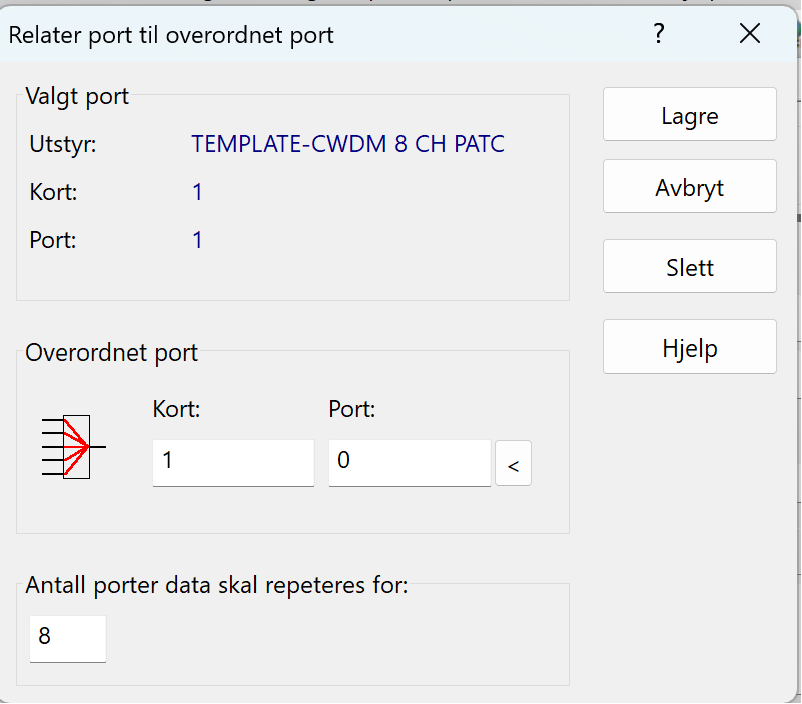

22. Høyreklikk på port 1 og velg «Relater port til overordnet
port»
Fyll inn kort og port for
overordnet port (enklest å benytte knappen bak feltet Port» for å finne
overordnet port)
23. Fyll inn 8 for «Antall porter data skal repeteres for»
1. Utstyrkartotek: Kopier xWDM-malen du laget under «Slik registrerer du en patchbar xWDM-mal». Kall den f.eks. TEMPLATE-CWDM 8 CH PIGTAIL
4. La feltet «Kopi av» være blankt (fordi du skal registrere en mal fra skratch)
6. Bruk Kabel ID: TEMPLATE-CWDM-001 (kabelen som skal benyttes på COMM-porten)

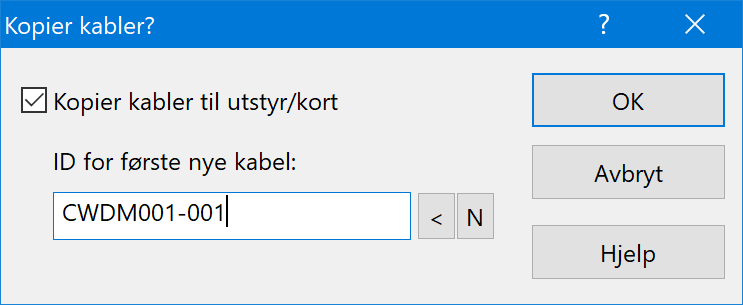

9. Trykk på knappen NyKopi for å lage kabelen til bølgelengde-portene
10. Kryss av for «Kopier også Lengde» og trykk knappen OK
13. Trykk på knappen Rediger i ende B, og velg Finterminer. Du kommer til Zoom Utstyr
14. Sett fokus på port 0 og trykk på knappen Finterminer kabel i utstyr
15. Velg kabel TEMPLATE-CWDM-001 i feltet for «Kabel» og skriv 1 i feltet for «Leder»

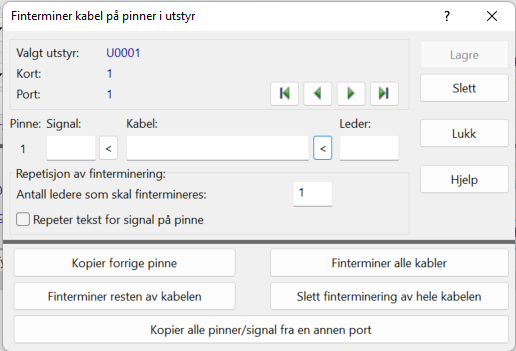

16. Trykk på knappen Finterminer alle kabler
17. Skroll til høyre i listen, så ser du kablene (hvis kolonnene for «kabel» og «leder» vises)
1. Du kan stå i Utstyrkartotek (men også i Punktkartotek, arkfanen Utstyr over listen nederst, høyreklikke i listen og velge «Opprett nytt utstyr fra mal»)
3. I feltet «Kopi av» velger du malen du nettopp laget
5. I feltet «Plassert» i velger du det punktet (kum, skap) som xWDM’en skal ligge i
6. Legg inn den ID’en du ønsker å benytte i feltet «Utstyr ID:»
7. Trykk på knappen Lagre, da vises denne
dialogen. Den er til for å angi kabelnavn på pigtailene.
1. Du må stå i Punktkartotek og funnet

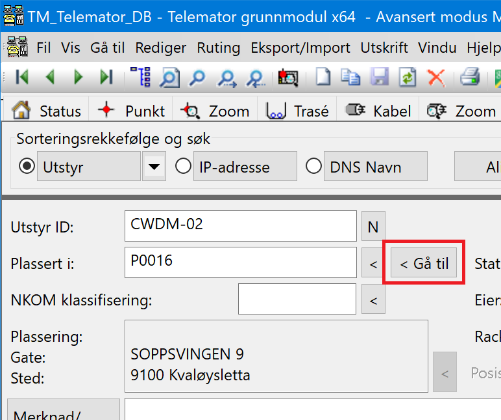

frem det punktet som inneholder xWDM’en. Enklest er å trykke på knappen
<Gå til knappen bak feltet «Plassert i» når du står i
Utstyrkartotek
2. Trykk på arkfanen «Kabel» over listen nederst i kartoteket hvis den ikke allerede er valgt

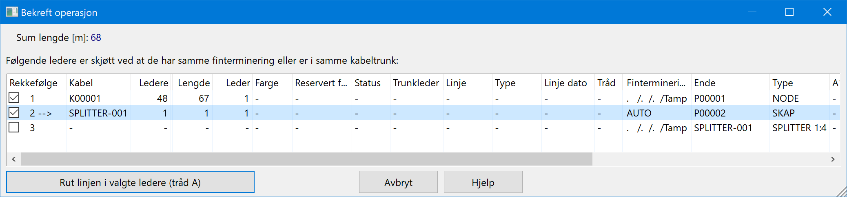

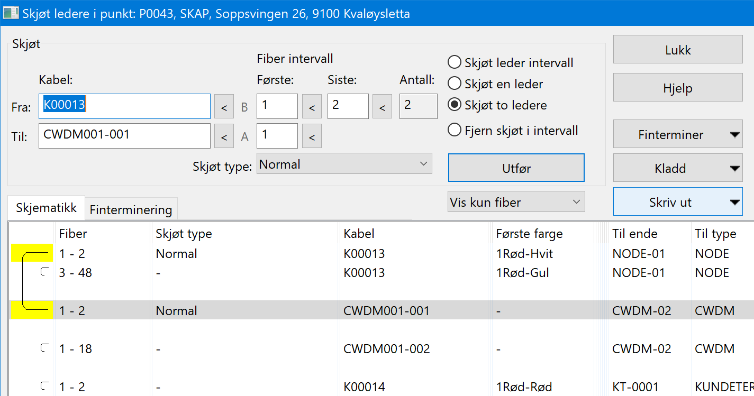

7. I dialogen «Skjøt leder intervall» velger du «Automatisk skjøt» og trykker knappen OK
10. Velg alternativ «Skjøt en leder» eller «Skjøt to ledere»

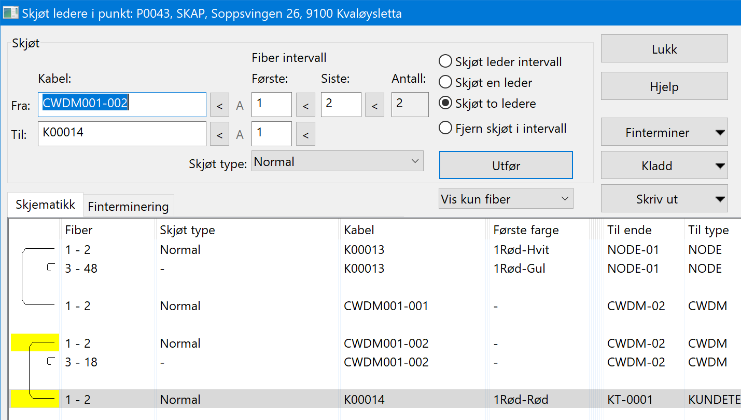

12. I dialogen «Skjøt leder intervall» velger du «Automatisk skjøt» og trykker knappen OK
13. Gjenta pkt. 9-13 for resten av bølgelengde-portene
Det er flere måter å rute linjen mellom LINE eller COMM-portene på, her skal vi vise en av dem. Linjen skal gå fra LINE eller COMM-porten på xWDM’en i noden, til en konnektor på ODF, gjennom kabelnettet og inn på LINE eller COMM-porten på xWDM’en i skapet ved kundene (eller i en annen node).
1. Opprett utstyret i noden fra malen du lagde TEMPLATE-CWDM 8 CH PATCH (og gi den ny ID: f.eks. CWDM-Utstyr ID-002)
4. Høyreklikk på COMM-porten og velg «Opprett ny linje og utfør ruting»

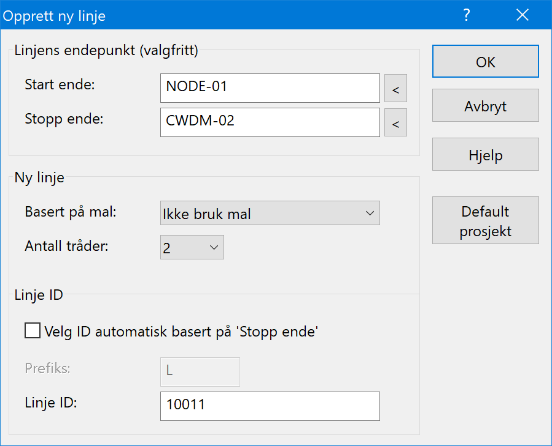

6. Velg ett av de 2 alternativene du har for å lage linje-ID
1. Bassert på stopp-ende og mulighet for et prefiks. Hvis du benytter L- så ser du at det gjelder en linje når du ser ID’en i en annen sammenheng.

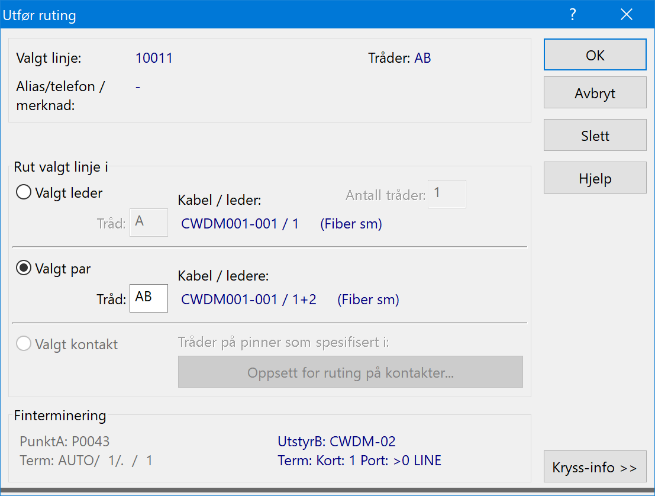

12. Dobbeltklikk eller høyreklikk -> velg Utfør ruting på den første porten du vil rute linja på.
Her skal det gå linjer fra en svitsj og til de bølgelengde-portene på xWDM’en i noden som er i bruk og på korresponderende port på xWDM’en i skapet ute ved kundene og videre ut til kundepunktene. En linje til hver kundeterminering.
Manuell ruting:
1. Finn xWDM’en eller endepunktet du skal rute på
4. Velg ett av de 2 alternativene du har for å lage linje-ID
I alternativet Vis transmisjonsforbindelse (i Zoom Utstyr, avansert modus) kan du se både nær- og fjern-enden på valgt xWDM forbindelsen i samme skjermbilde.
Automatisert ruting kan ikke benyttes for å rute gjennom et xWDM-system, men du kan rute i 2 omganger – først frem til det ene xWDM-utstyret og deretter fra det andre og frem til stopp-enden av linja.
Du kan laste ned maler for xWDM’er fra mxdata.no med menyvalg: Eksport/Import > Maler > Hent TEMPLATE-TM- maler fra mxdata.no Du kan velge mellom norske, svenske, danske og engelske.
Rediger gjerne på malen hvis den ikke er helt lik din xWDM og bytt ID til TEMPLATE-modell på din xWDM. Det viktigste er å fjerne teksten TM- i ID’en, slik at den ikke blir overskrevet neste gang du henter maler fra mxdata.no
1. Velg en linje i f.eks. Linjekartotek
2. For skjematisk (grafisk) linjekort, velg menyvalg Utskrift > Linje > Valgt > Vis linje i Nettdiagram
3. For tekstbasert linjekort, velg menyvalg Utskrift > Linje > Valgt > Linjekort
