I Add/Drop xWDM utstyr som er koblet i en ring- eller kjedestruktur er kanalene gjennomgående. Det kan mates inn eller ut bølgelengder underveis.
Hvis utstyret blir levert som en lukket enhet som skjøtes direkte inn mot en kabel i en skjøteboks, anbefaler vi å tenke at utstyret har en “pigtail” (preterminert kabel) og registrere det på utstyret. Dermed kan du importere utstyr med “pigtail” (kabel) og skjøte den mot nettkabelen med den vanlige skjøtedialogen. Se “Skjøt ledere”.
Utgangspunktet er at man har en eksisterende xWDM forbindelse og at man skal kappe den og droppe ut samme bølgelengde fra hver side. Til det trenger man 2 droppfiltre hvor reflection porten er koblet sammen.
Disse registreres i Utstyrkartotek. Under menyvalg Eksport/Import > Maler > Hent nye TEMPLATE-TM- maler fra mxdata.no finner du maler på 4 språk.
Etter at du har kjørt menyvalget, finner du droppfiltrene i Utstyrkartotek. Malene har navnsettingen TEMPLATE-TM-CWDM DROPFILT-1XXX. De har 3 porter hvor inn-porten heter COMMON, ut-porten heter REFLECTION og bølgelengdeporten heter PASS-PORT. COMMON-porten er overordnet og skal ha retning mot CWDM filteret. COMMON-port og PASS-PORT har overordnet relasjon mellom seg.
COMMON-port og REFLECTION-port har en internkobling mellom seg.

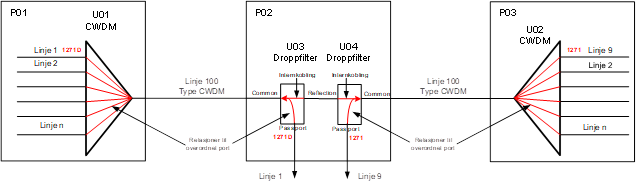

Det er bølgelengden i kanalfeltet på portene som gjør at PASS-PORT i droppfilteret korresponderer med tilsvarende port i CWDM-filteret. I figuren over går linje 1 på bølgelengde 1271D i både CWDM og første droppfilter, mens linje 9 går på 1271 i CWDM i andre enden og andre droppfilter (se nærmere forklaring om det i pkt 8 lenger ned).
Slik gjør du det:
1. Opprett 2 droppfiltre med pigtail fra mal i det punktet hvor bølgelengden skal tappes ut.
3. Skjøt fibrene på reflection-portene mot hverandre.
4. Skjøt fibrene på pass-port mot fibrene på kabelen til avtapningspunktet.
Har du en ring eller kjede med slikt utstyr anbefaler vi å benytte Utstyr trunkmodulen. Se “Utstyrtrunk”.
