Med disse mengdefunksjonene kan du planlegge og sluttføre nett til små og store bolig- og industriområder på et blunk!
Du plasserer først ut node, aksess- og kundepunkt og tegner tomme traséer mellom. Deretter legger du rør og kabler på vanlig måte fra node til alle aksessfordelingene. Kablene kan godt ha en stor størrelse (f.eks. 1000 fibre) – for funksjonen foreslår hvor store kablene må være, slik at du kan justere de til slutt.
Deretter benytter du mengdefunksjonen til å opprette alle rør og kabler mellom aksessfordeling og kundepunkt, skjøte alle fibre og opprette og rute alle linjene.
NB: Funksjonen legger rør og kabler til nærmeste aksessfordeling målt i trasélengde fra kundepunktene. Hvis du ønsker at en aksessfordeling lenger unna skal benyttes, kan du legge inn ID’en til den aksessfordelingen i kolonnen «Aksessfordeling» i tabellen «Punkt» for de kundepunktene det er aktuelt for. Se hvordan det gjøres under «Eksporter/Importer tabeller…». Hvis du benytter TelMe17 og har merket husflater med hvilke aksessfordelere de tilhører, kan du benytte fane «TELME» > gruppe «TELME» > knappemeny «Velg/sett Aksessfordeling» > knapp «Oppdater Telemator BulkAP» i TelMe17 for å overføre denne informasjonen til kolonnen «Aksessfordeling» i tabellen «Punkt» i Telemator sin database.
Til slutt kan du skrive ut skjøtekort for alle skjøtene i prosjektet, skjematikk for både traséer, rør og kabler samt materiellister for hva du har behov for.
Prinsippskisse av et nett med node, aksess- og kundepunkt.
Slik gjør du det:
Opprett punkt og tegn tomme traséer.
•Alternativ 4: Opprett punkt og tomme traséer i en
tredjeparts kartmodul (WinMap, OpenNIS).
NB: Alle punkt, traséer
og kabler du legger inn for et prosjekt må ha samme prosjektnummer.
Opprett derfor et prosjekt i Prosjektkartotek før du setter i gang og sett det
som «Default prosjekt».
1. Benytt menyvalg: Vis >
Mengdeopprett fibernett til hjem og bedrifter. Du kommer til denne
dialogen:

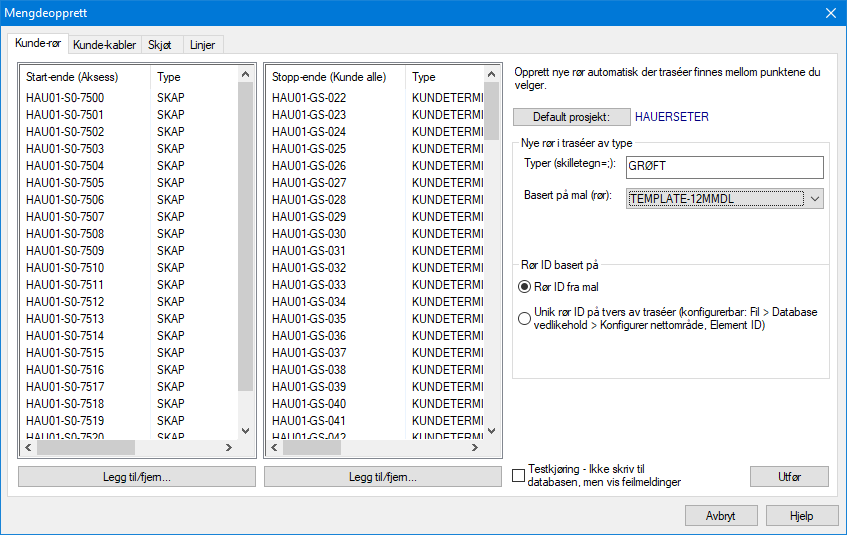

Dialogen for å mengdeopprette alle kunderør og kundekabler, skjøte alle fibre og opprette og rute alle linjer i et «fibernett til hjem eller bedrifter» prosjekt.
2. Velg hvilket prosjekt dette skal tilhøre ved hjelp av knappen Default prosjekt.
3. Arkfanen «Kunde-rør»: Her fyller du inn
aksess-punktene i start-ende og kunde-punktene som du skal
opprette rør til i stopp-ende. Legger du rør til 100% dekning skal det
være rør både til de som har bestilt (f.eks. type KUNDETERMINERING og
tilsvarende) og de som ikke har bestilt (f. eks. type RØR-ENDE, PLANLAGT
KUNDETERMINERING og tilsvarende). Det skal normalt ikke være rør til de
som har luftspenn inn til boligen.
Husk: Hvis det er noen
kunde- rør/kabler som skal gå direkte fra noden, så må også noden legges inn i
listen for aksess-punkt.
Listen for aksessfordelinger (venstre) er
felles med tilsvarende liste under arkfanen «Kunde-kabler».
Listen for
kundepunkt (høyre) er felles med tilsvarende liste under arkfanen «Skjøt» og
«Linje».
Tips: Bruk gjerne høyremenyvalg Legg til alle i
kategori og default prosjekt for å fylle inn punkt av riktig type og
prosjekt i de 2 listene. Se «Arkfanen Punkt
kategori» for hvordan du konfigurerer kategori for punkt. Du kan også vise
punktene i lista i kartet med vis i GIS eller vis i Telemator Google
Kart.
I høyre kant av dialogen:
•Velg navnesystem på rørene: Det første alternativet henter ID fra malen du velger. Det andre er et system med unike ID’er på alle rør i databasen. Utgangspunktet må settes opp i «Konfigurer nettområde», under «Arkfanen Element ID», og «Startverdi for unikfunksjon for rør».
4. Trykk Utfør
•Funksjonen fordeler kunde-rør på hver aksessfordeling slik at de får kortest mulig lengde. Hvis du vil overstyre automatikken, kan du legge inn hvilen aksessfordeling hvert kundepunkt tilhører. Det gjør du under arkfanen «Tilleggsinformasjon» i dialogen for leiedetaljer under knappen Vis mer i Punktkartotek eller importere ved hjelp av en tekstfil. Se «Leiedetaljer om et punkt».
5. Arkfanen «Kunde-kabler»: Her fyller du inn
aksess-punktene i start-ende og kunde-punktene som du skal
opprette kabler til i stopp-ende.
Listen for aksessfordelinger er
felles med tilsvarende liste under arkfanen «Kunde-rør».
Listen for
kundepunkt er ikke felles med noen andre.
Tips: Bruk gjerne
høyremenyvalg Legg til alle i kategori og default prosjekt for å fylle
inn punkt av riktig type og prosjekt i de 2 listene. Se «Arkfanen Punkt
kategori» for hvordan du konfigurerer kategori for punkt.
NB:
Husk at du IKKE skal ta med de som IKKE har bestilt abonnement (hvis de ikke
skal ha kabel).
I høyre kant av dialogen:
•Velg om rør skal benyttes og om det stilles EMC-krav til de.
•Velg hvor mange meter kveil som skal legges på i hver ende.
•Velg navnesystem på kablene: Det første alternativet bruker navnesystem som er konfigurert i «Konfigurer nettområde» og det andre tar utgangspunkt i den ID’en du oppgir her. Se mer om konfigurering under «Arkfanen Element ID».
6. Trykk Utfør
•Funksjonen fordeler kunde-kabler på hver
aksessfordeling slik at de får kortest mulig lengde. Hvis du vil overstyre
automatikken, kan du legge inn hvilen aksessfordeling hvert kundepunkt
tilhører. Det gjør du under arkfanen «Tilleggsinformasjon» i dialogen for
leiedetaljer under knappen Vis mer i Punktkartotek eller importere ved
hjelp av en tekstfil. Se «Leiedetaljer om et
punkt».
TIPS: Hvis det skal legges forskjellige
kabelstørrelser på deler av kundene, må det gjøres i flere omganger. En
størrelse i hver omgang. Alternativt kan man importere justert størrelse
på unntakene når skjøtefunksjonen har beregnet antall fiber på hver kabel.
Da må teksten &SPLICE=n legges inn etter type på de kundetermineringene det
er sakk om. n står for antall fibre som skal skjøtes på
kabelen. Dette kan gjerne gjøres i den fasen som punktene tegnes inn i
kartet.
7. Arkfanen «Skjøt»: Her fyller du inn noden
i start-ende og både de kunde-punktene som har kabler og planlagte
kundepunkt (eller rør-ender) i stopp-ende. Det siste er fordi funksjonen
skal avsette reservefiber i aksessnettet til de som ikke har bestilt
abonnement.
Listen for kunde-punktene er felles med tilsvarende i
arkfanen «Kunde-rør» og arkfanen «Linjer» så normalt har kunde-punktene blitt
fylt inn i arkfanen «Kunde-rør».
I høyre kant av dialogen:
•Velg et alternativ i rammen «Start med å slette skjøt/finterminering med valgt prosjekt».
o Skal du ikke slette noen skjøter velger du «Ikke slett».
•Velg hvilken fiber i kunde-kablene skjøten skal begynne på. Normal starter man på fiber 1.
•Velg om det skal skjøtes 1 fiber til alle
kunde-kabler, 1 eller 2 fibre i G2-kabler og 2 eller 4 fibre i G4-kabler.
TIPS 1: Finnes det unntak på disse reglene kan teksten
&SPLICE=n legges inn etter type på de kundetermineringene det er sakk
om. n står for antall fibre som skal skjøtes på kabelen.
Dette kan gjerne gjøres i den fasen som punktene tegnes inn i kartet. Du
kan gjerne lage punkt-mal for hvert alternativ for n. Se mer om
«Maler».
•Velg hvor mange prosent ledighet det skal avsette i hvert aksess-punkt. Normalt benyttes 10%. Du kan også sette ett minimum i feltet «Minimum». Setter du f.eks. 3 i feltet, blir det aldri færre en 3 ledige fibre i en aksessfordeling. Ledige fibre er for å dekke eventuelle fremtidige fortetninger eller fibre som blir skadet av en eller annen årsak. Ledige fibre blir skjøtt fra noden til vedkommende aksessfordeling. Skjøt har avkryssing for å runde opp antall ekstra (ledige) fibre til å bruke hele rør, hvor man for eksempel ønsker å legge av et helt fiberrør i hver aksessfordeling.
•Tips 2a: Opprett aksess-kablene (fra Nodepunkt til Aksessfordelingene). De må opprettes manuelt hvis du ikke allerede har gjort det. Her er et tips på hvordan du kan gjøre det: Lag en rør-mal med en kabel-mal med 1000 fibre inni. Se «Maler». Bruk kartet og legg rør med denne malen mellom de aksessfordelingene det skal gå kabler.
8. Trykk Utfør (i arkfanen «Skjøt»).
•Tips 2b: Bruk seksjonen «Brukte ledere
mellom punkt» (nederst) i logg-utskriften du får for å redusere «antall fiber»
til det utskriften viser.
Kolonnen «Import forslag» inneholder et
forslag som er opphøyet til nærmeste ordinære kabelstørrelse.
Du
kan klippe ut de kablene du skal krympe (endre fiberantall på) og lime de inn i
et Excel-ark. Husk å få med kolonnekodene (Cable.Cable og
Cable.NumCores). Slett rader med kabler du ikke skal justere (bl.a.
kundekablene) og eksporter Excel-arket som en tab-separert tekstfil.
Importer det i Telemator med tabellen «Kabler / Innleide linjer».
9. Arkfanen «Linjer»: Her fyller du inn noden
i start-ende (den er normalt innfylt i Arkfanen «Skjøt») og både de
kunde-punktene med og uten kabler i listen for stopp-ende. De ble
normalt fylt inn da du var i Arkfanen «Kunde-rør».
I høyre kant av
dialogen:
•Velg hvilke linje ID’er du skal benytte. Du har 3 alternativ. (1) Automatisk ID, som er konfigurert i «Konfigurer nettområde». Se mer om konfigurering under «Arkfanen Element ID» under menyvalg Fil > Database vedlikehold > Konfigurer nettområde. (2) ID basert på ‘Stopp-ende’. Her kan du legge på valgfritt prefiks foran stopp-ende. (3) Første linje-ID som du bestemmer selv.
10. Trykk Utfør
Utskrift > Prosjekt > Valgt > Prosjekt Her kan du velge hvilke element du ønsker å skrive ut for prosjektet. Punkt, traséer, kabler, utstyr, linjer, kunder, oppgaver, fakturaer, materiell.
Utskrift > Prosjekt > Valgt > Skjøtekort for kabler (tekstbasert) Her får du ut tekstbaserte skjøtekort for alle skjøtene i prosjektet. Hvis du velger Excel-varianten får du en arkfane pr. skjøtepunkt.
Utskrift > Punkt > Valgt > Fiber fra ODF til ende-punkt (Excel)... Du må først velge node-punktet i Punktkartotek.
Utskrift > Nettdiagram > For kabler. I filteret velger du alle kablene i prosjektet (Arkfane: Utvalgte kabler). Når du har skrevet ut nettdiagrammet, høyreklikker du på et kundepunkt og velger Flytt alle ytterste med denne type inn i forgjenger.
Utskrift > Punkt > Valgt > Blåseplan for kabler i traséer i valgt punkt. Først må du velge et aktuelt aksess-punkt i Punktkartotek.
Utskrift > Punkt > Valgt > Skjematikk for skjøtte ledere (Excel)... Du må først velge node-punktet i Punktkartotek.
