SDH system

SDH (Synchronous Digital Hierarchy) er en internasjonal standard for høyhastighet telekommunikasjon over kabelnettverk som kan transportere digitale linjer med varierende hastighet.

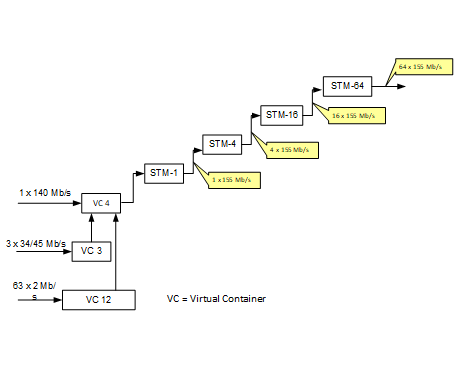

I et SDH system kan du (i motsetning til PDH) transportere datastrømmer med forskjellig hastighet uten å gå via flere multipleksernivå. Dette løses vha. virtuelle containere (VC) som kan ses på som en transportmekanisme for lavere hastighets datastrømmer inni STM-1.

Til inn/ut (add/drop) og digital krysskobling benyttes gjerne 155Mbit/s (STM-1), 140Mbit/s (VC-4), 34/45Mbit/s (VC-3) eller 2Mbit/s (VC-12). Dersom du deler opp i en blanding av VC-3 og VC-12 må du selv (i Telemator) passe på at du ikke benytter virtuelle containere som overlapper hverandre i STM-1 datastrømmen.

Registrering av den fysiske delen

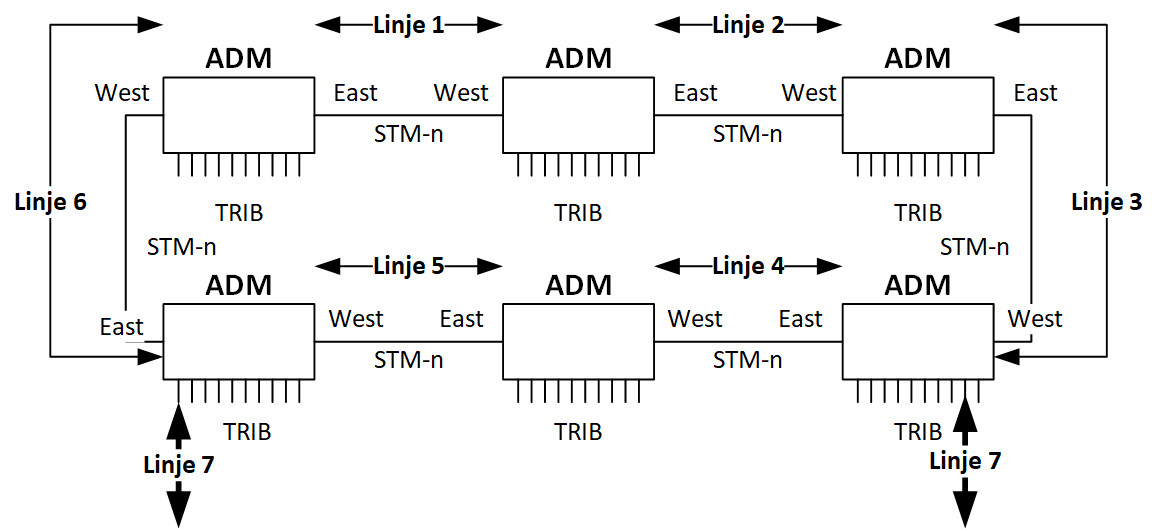

Her registreres alle utstyrene med kort, porter med forbindelse til omverdenen, linjer (STM-n) mellom de forskjellige utstyrene og linjene (add/drop) inn/ut av systemet. I figuren under ser du eksempel på et slikt nett koblet i en ring for å oppnå redundans.

Linje 1 til 6 går mellom hver sine ADMer (Add/Drop Multiplekser eller også kalt SMA Synkron Multiplekser Add/Drop). Dette er fysiske linjer som går i kabler, radiolinjesystem og eventuelle innleide linjer. Disse linjene (STM linjer, stamnettlinjer) har normalt n x 155Mb/s.

Linje 7 er en aksesslinje med lavere hastighet enn STM-1 og som går i en VC (Virtuelle Container) i STM-n linjene. I eksemplet kan den gå i linje 4 og 5 (hovedforbindelsen), men den kan også definere en redundant vei gjennom linje 6, 1, 2, 3. Hvis det settes opp en redundant vei blir den ofte kaldt “Protected mode”.

Denne beskrivelsen forutsetter at kabelnettet og eventuelle radiolinjeforbindelser og innleide linjer er registrert på forhånd.

1. Registrerer alle utstyr med fysiske kort og porter slik de er i virkeligheten. Det lønner seg å kopiere fra en utstyrsmal. Bruk gjerne hylle og kort (slot) plassering som ID på kortene. F.eks. kort 2-03 står i hylle 2 i utstyret på slot plass nr 3.
De portene som skal ha linjer som inneholder virtuelle containere (STM linjene) må opprettes som overordnede porter hvis du ønsker å registrere og administrere det virtuelle SDH nettet i Telemator. Du kan gjerne skrive East eller West i merknadsfeltet på aktuelle porter for lettere å skille retningene.

2. Opprett STM-n linjene som går mellom East/West portene mellom hver ADM (Add and Drop Multiplex) og rut de på riktige porter. Det bør være en linje for hver forbindelse mellom 2 ADMer. Rut også linjene på eventuelle kabler, radiolinjer og innleide linjer mellom ADM’ene.

3. Opprett linjene (aksess-, kunde-) som skal gå på TRIB (tributary) portene og rut de på riktige porter både på ADM og eventuelt kundeutstyr. Rut også linjene på eventuelle kabler og innleide linjer mellom ADM og kundeutstyr.

Registrering av den virtuelle delen

Du kan også registrere den virtuelle delen av nettet i Telemator. Dette kommer som et tillegg til registrering av den fysiske delen. Da kan du holde oversikt over hvilke virtuelle containere som er ledig og opptatt i hele systemet.

Telemator kan brukes til å lage utskrifter som du kan benytte som underlag (arbeidsordre) når du skal programmere de forskjellige kryssingene og uttappingene (add/drop) i SDH utstyrene.

Utstyrtrunkmodulen: Hvis du har Utstyrtrunk modulen vil det være enklere å administrere det virtuelle nettet der. Da ser du alle kanaler i alle utstyr i kjeden eller ringen i en liste og kan rute linjer i alle utstyrene samtidig. Se Utstyrtrunk. Se også eksempel på Registrering av SDH ringer og PDH krysskoblere“.

Du må imidlertid vurdere om det er hensiktsmessig å registrere det virtuelle nettet i Telemator eller om det er nok at management systemet (f.eks. EMOS) for SDH nettet tar hånd om dette.

Med virtuelt nett menes de virtuelle containere (VC) i STM linjene og hvilke linjer som går i de forskjellige VCene og hvordan de er krysset i krysskoblerne.

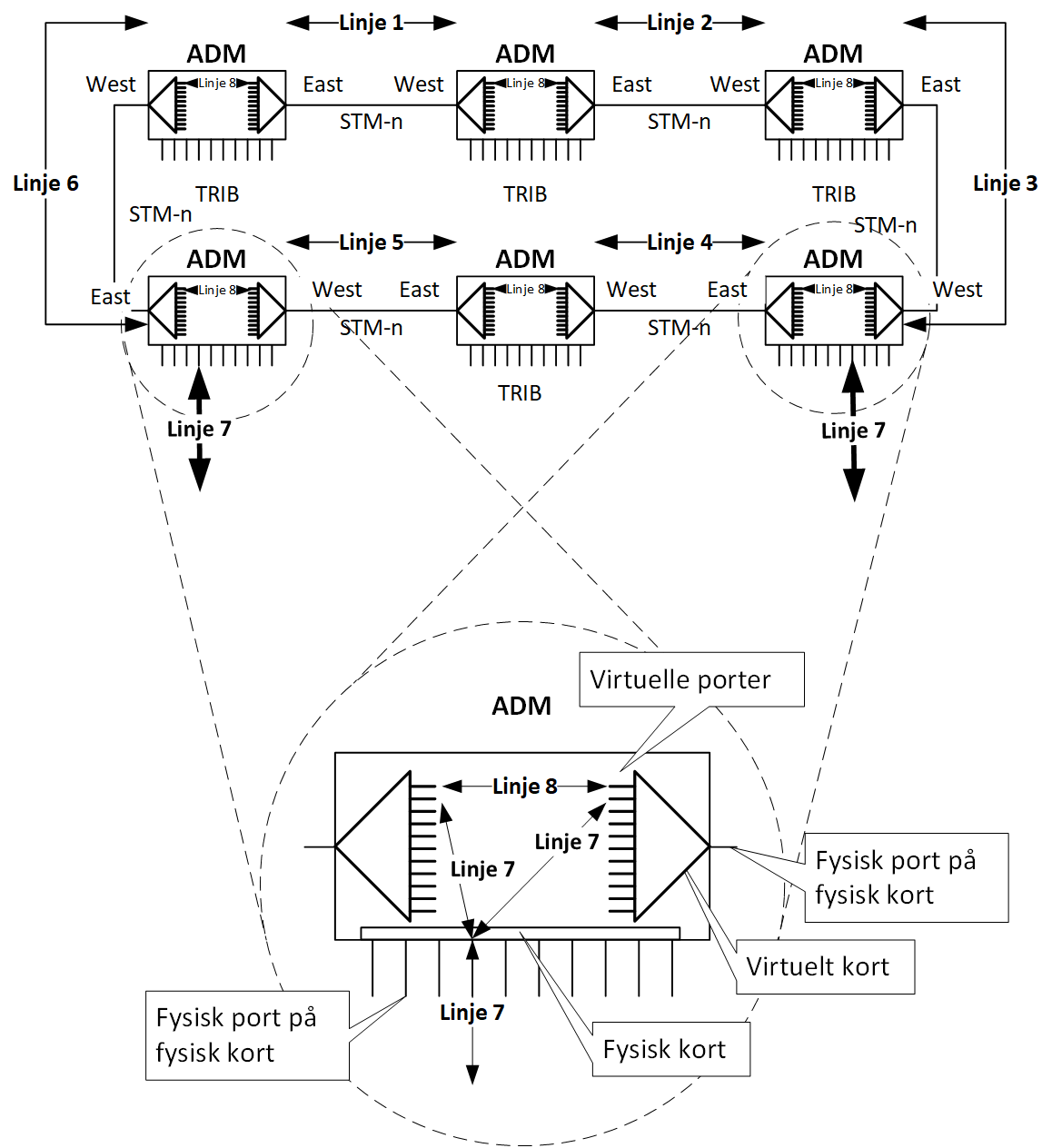

Virtuelt nett: For å få til dette må du innføre virtuelle kort med porter for hver VC som skal overføres. I tillegg må disse portene relateres til den overordnede fysiske porten som du ønsker å visualisere VCene i. Se figuren under:

Linje 8 er en virtuell forbindelse som er rutet gjennom hele systemet (ring) og kan ikke ha høyere hastighet enn den laveste av linje 1 til 6.

Redundans: Linje 7 benytter en VC (virtuell container) i linje 8. Blir det brudd på linje 4 eller 5 går forbindelsen via linje 1, 2, 3 og 6. Dette er eksempel på et redundant system med en alternativ rutingsvei (protected mode).

1. Importer (fra et annet utstyr eller en utstyrsmal) et virtuelt kort som er konfigurert for den STM-n hastigheten du skal benytte på forbindelsen. Se eksempel under utstyr ID: SDH-Virtuell i databasefilen «Utstyrsmaler” som følger med i mappen «Eksempel» når du installerer Telemator. Se Slik konfigurer du et virtuelt kort under.

2. Relater portene på det virtuelle kortet til den fysiske overordnede porten (West eller East) du skal visualisere VCene i. (Høyremenyvalg “Relater port til overordnet port” i listen for porter i Utstyrkartotek eller Utstyr zoom – Vis transmisjonsforbindelse, knapp Relater port til overordnet port).

3. Rut linjene som tidligere er rutet på portene på de forskjellige “TRIB” kortene på de riktige VCene på de virtuelle kortene.

MERK: Du må selv passe på reglene for ruting på de forskjellige virtuelle containerne slik at du ikke bruker containere som overlapper hverandre i STM-1 datastrømmen.

1. Opprett et virtuelt kort med så mange porter som det skal være varianter av virtuelle containere (VC) i STM-n forbindelsen. Du kan gjerne fordele det på flere kort hvis det er mange virtuelle containere.

2. Legg inn VC navn på hver port slik at dette harmonerer med de samme VCene i management systemet og i STM-n hierarkiet. For å forenkle oversikten innenfor et utstyr legges altså hierarkiet i navnet på VCene istedenfor flere kort i nivå etter hverandre. Se eksempel under utstyr ID: SDH-Virtuell i databasefilen «Utstyrsmaler” som følger med i mappen «Eksempel» når du installerer Telemator.
