Punkt til multipunkt radio

Systemet kan bestå av en antenne hos telecom firmaet og en liten boks ute hos kunden. Fra boksen går en kabel inn i lokalene, der en ny boks med alle mulige porter står klar til å tilknyttes de ulike behovene, enten det er ethernettet (lokalnettet), Internettforbindelse, telefonsentralen eller utstyret for tradisjonelle innleide linjer.

Det finnes flere måter å registrere et punkt til multipunkt system på, det kommer an på hvilket behov du har. Ta gjerne kontakt med kundestøtte hos MX Data for i fellesskap å komme frem til en måte som du blir mest fornøyd med.

Vi skal her vise en måte som kan gi deg noen ideer på hvordan du kan registrere et slikt system.

Punkt til multipunkt radio

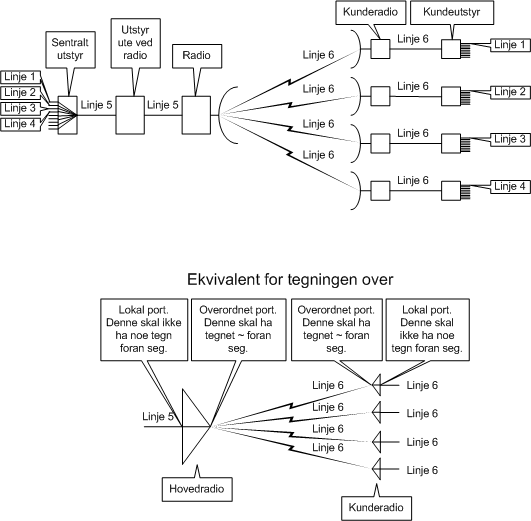

Prinsipptegning for et punkt til multipunkt system med ekvivalent.

Eksempel på registrering av et punkt til multipunkt system:

1.  Registrer radioene med et kort med 2 porter.  Porten som går mot kabelsiden skal være en vanlig (lokal) port for patch-/fast kabel. Porten som går mot antennesiden skal være en overordnet port for trådløs forbindelse.

2.  Registrer relasjonen mellom antenne og kabelsiden vha. høyremenyvalg “Relater port til overordnet port” i listen for porter i Utstyrkartotek eller knappen Relater port til overordnet port i Utstyr – Zoom transmisjonsforbindelser.

3.  Registrer “downstream” frekvensen i feltet “TX frekvens” på hovedradioen og “upstream” frekvensen i feltet “TX frekvens” på kunderadioene.  Dette gjøres på antenneporten under knappen “Radio”.

4.  Registrer kundeutstyr og utstyret ved hovedradioen.

5.  Registrer kabel mellom radio og tilhørende utstyr.

6.  Opprett og rut hovedlinjen (i eksemplet: linje 5) på kabelen(e) i stamnettet og frem til hovedradio og en annen linje (i eksemplet: linje 6) på alle antenneutganger og mellom kunderadio og tilhørende kundeutstyr.

7.  Opprett og rut kundelinjene på lokalportene på kundeutstyrene og eventuelt på sentralt utstyr.

Forenkling: Hvis du ønsker å forenkle dette så kan du f.eks. registrere nettet bare frem til basestasjonen og snu den slik at overordnet port går mot kabelen og lokalportene går ut mot kundene og rute kundelinjene direkte på lokalportene.  Dette kan du gjøre hvis du ikke ønsker å registrere kundeutstyr og kundetermineringer.



Kobling til Excelark: Hvis du har registrert relevant informasjon i f.eks. et Excelark som du ønsker å beholde, kan du legge en kobling til denne filen vha. knappen Eksterne koblinger.

Aktuelle utskrifter

Nettdiagram-

Ved å skrive ut Utskrift - Nettdiagram - For kabler og avgrense til “Største antall nivåer: 2” vil du få skrevet ut et nettdiagram for punkt til multipunkt systemet og dermed se hvordan systemet henger sammen.

Utstyrkort

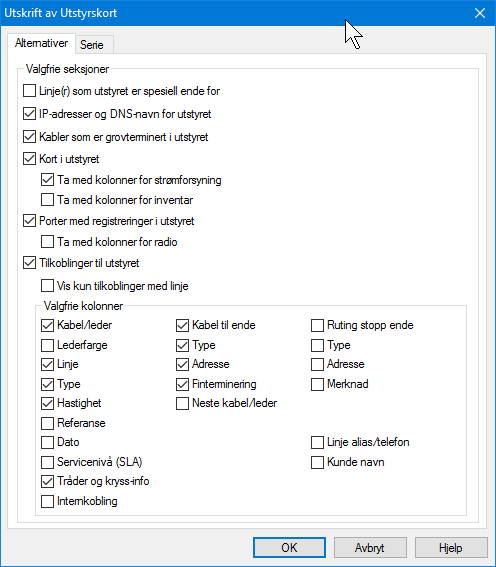

Utstyrkort finner du under menyvalg Utskrift - Utstyr - Valgt - Utstyrkort.  Husk at du bør ha valgt hovedradioen i Utstyrkartotek når du tar denne utskriften.

Følgende alternativer anbefales:

I tillegg kan du bruke arkfanen “serie” for å skrive ut Utstyrkort for alle radioene, kunde- og hovedutstyrene.
