Merkesystem Koordinat

Dette er et merkesystem som er utviklet av konsulentfirma “Sivilingeniør Harald Monstad A/S”.

Det er basert på koordinatsystemet på en plantegning for et bygg.  Dette forenkler gjenfinning av kabler, punkt og utstyr på en bygningstegning.

Se mer under dette i hefte "Merkehåndbok for Tele- og automatiseringsinstallasjoner" av firma “Sivilingeniør Harald Monstad A/S”.

Feltene i dialogen Koordinat merkesystem

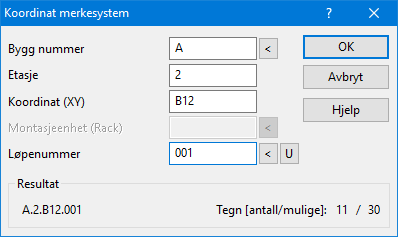

Dialogen for å lage merkesystem etter koordinatmetoden.

I rammen Resultat ser du hele tiden hvordan navnet vil se ut og hvor mange tegn du har benyttet i forhold til antall mulige.

Byggnummer

Hvis det dreier seg om et kabelnett i en bygning, oppgir du nummeret eller bokstaven på bygningen her.  Har du bare en bygning i nettområdet ditt, kan du utelate bygg nummer.

En bygning kan også være et sted (f.eks. ute på et jorde), en kraftstasjon, en jernbanestasjon, en node ol.

Hvis bygningen er registrert i kartoteket "Standarder og materiell" kan du benytte knappen  for å velge.

Etasjenummer

Her oppgir du etasjenummeret for etasjen hvor elementet er plassert.

Koordinat (XY)

Her oppgir du X og Y koordinatene iht. bygningstegningen for gjeldene etasje.  (Eks. A11 hvor A=X retning, 11=Y retning).

Montasjeenhet (rack)

Her kan du oppgi hvilken montasjeenhet i rommet utstyret er plassert.  En montasjeenhet kan være et rack, stativ eller skap i rommet.  Det kan også vise til en bestemt vertikal rad i et rack.  Dette feltet består bestandig av en bokstav.

Løpenummer

Dette er et fortløpende nummer på de forskjellige elementene i nettet.  I dette merkesystemet er løpenumrene gruppert iht. hva de skal benyttes til.  Hvis grupperingene er registrert i kartoteket "Standarder og materiell" kan du benytte knappen  for å velge gruppering fra listen.

Deretter kan du generere et unikt løpenummer automatisk ved å trykke på knappen .  Du må imidlertid først skrive det laveste nummeret i den serien du skal bruke.
