Utstyr - Zoom transmisjonsforbindelse

Kartoteket “Utstyr - Zoom transmisjonsforbindelse” (tilgjengelig bare i avansert modus) brukes ifm. kanal­basert utstyr.  Se mer om det under “Registrering av transmisjonsnett”.

Det benyttes til:

1.  Forbinde portene (ut-/inngangene) på lokalsiden av valgt utstyr til riktig port på overordnet side.  Det gjør du ved å trykke på knappen Relater port til overordnet port.  (Dette kan også gjøres i listen for porter i Utstyrkartotek).  Se “Relater port til overordnet port”.

2.  Sjekke om du har registrert det som trengs for å få en transmisjons­forbindelse til å fungere.  Du får meldinger om eventuelle mangler.

3.  Se lokalportene (inn-/utgangene) på det utstyret som henger i andre enden (fjern ende) av en transmisjonsforbindelse.  Hvis linjen på overordnet side går til flere utstyr, vil du få presentert ett av dem med et plusstegn (+) bak.

4.  Foreta “digital krysskobling” i digitale krysskoblere.  Dvs. rute linjer mellom kanaler på virtuelle kort.  Dette gjør du ved å dobbeltklikke (eller høyreklikke og velge “Utfør ruting...”) på ønsket kort og kanal.

Skifte mellom nær- og fjernende: For å skifte ende slik at lokalside (nær-ende) blir fjern-ende og omvendt, kan du høyreklikke på en kanal i listen og velge “Gå til fjern-ende (samme kanal hvis mulig)”.

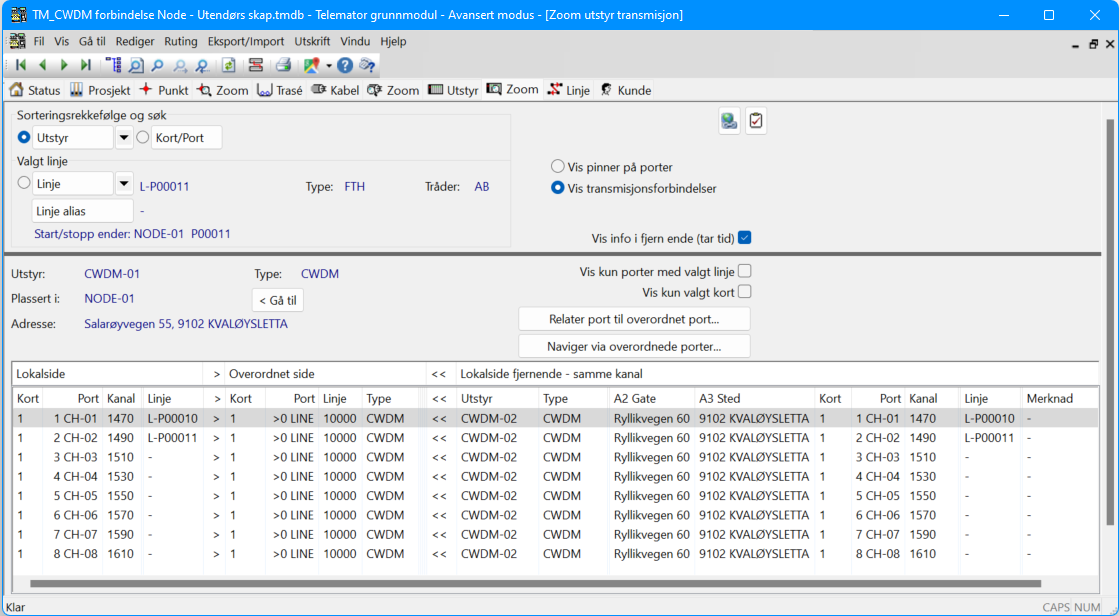

Eksemplet viser lokal linje L-P00010 som går på bølgelengde 1470 nm, kanal 1 (CH-01) på begge sider av “transmisjonsforbindelsen”   (utstyr CWDM-01 til CWDM-02 via overordnet linje 10000).  Lokal linje L-P00011 som går på bølgelengde 1490 nm, kanal 2 (CH-02)

Slik kommer du til dette kartoteket: Trykk på arkfanen < Zoom til høyre for knappen Utstyr eller velg Utstyr – Zoom pinne i Vis-menyen.  Trykk på alternativknappen Vis transmisjonsforbindelser.

Vis pinner: Se mer under “Utstyr - Zoom pinner”.

Manuell ruting: Her kan du foreta manuell ruting på porter som har bare en pinne.  På porter med mer enn en pinne må du gjennomføre “manuell ruting” i skjermbildet “Vis pinner”.  Dette er for å få riktig tråd i linjen på riktig pinne.  Se mer under “Manuell ruting på porter i utstyr”.

Fast forbindelse mellom lokalporter og overordnet port: Med knappen Relater port til overordnet port kan du lage faste forbindelser mellom lokalporter og overordnet port.  Se “Relater port til overordnet port”.

Vis kun porter med valgt linje: Ønsker du og bare se portene som valgt linje er rutet på, kan du krysse av for alternativet Vis kun porter med valgt linje.

Rekkefølge og søk: Du kan søke eller bla i kartoteket på: Utstyr, kort/port, linje og alias/telefon.  Se hvordan du blar i kartoteket under “Første, Forrige, Neste, Siste” og søker i kartoteket under “Sortert søk”.

Sortere listen: Du kan sortere i listen ved å trykke på kolonneoverskriftene.

Eksterne koblinger: Du kan lage koblinger til eksterne mapper, filer, snarveier og Internett­adresser med knappen .  Se “Slik legger du inn eksterne koblinger”.

Oppgaveliste: Med knappen “Oppgaver”  kan du legge forskjellige arbeidsoppgaver på de forskjellige utstyrene i kartoteket.  Se “Oppgaver”.

Navigering: Du kan høyreklikke på ønsket kanal og velge “Gå til fjernende (samme kanal hvis mulig)” hvis du ønsker å bytte om på nær- og fjernende.

Ønsker du å se alle fjern-ender i en liste og deretter navigere ved hjelp av den, kan du benytte knappen “Naviger via overordnede porter”.
