Praktisk gjennomføring

Praktisk gjennomføring

1. Se på nettskisse for SDH og PDH systemet. Se hvordan nettet henger sammen med trunker. Se hva som er forskjell på ringer og kjeder.

2. Opprett nodepunkt for SDH og PDH utstyrene og utvendige skap:

1. ID=P0001, Type=Trafostasjon, Adresse1=Stasjon A, Adresse2=Rom 3, Adresse3=Oslo

2. ID=P0002, Type=Trafostasjon, Adresse1=Stasjon B, Adresse2=Rom 7, Adresse3=Bergen

3. ID=P0003, Type=Trafostasjon, Adresse1=Stasjon C, Adresse2=Rom 4, Adresse3=Trondheim

4. ID=P3001, Type=Skap, Adresse1=Stasjon A, Adresse2=Rom 8, Adresse3=Oslo

5. ID=P3002, Type=Skap, Adresse1=Stasjon B, Adresse2=Rom 12, Adresse3=Bergen

6. ID=P3003, Type=Skap, Adresse1=Stasjon C, Adresse2=Rom 18, Adresse3=Trondheim

3. Opprett kabler (eller innleide linjer) mellom punktene:

1. ID=K1001, EndeA=P0001, EndeB=P0002, Type=Single Modus, lengde=350 000, finn resten i skissen

2. ID=K1002, EndeA=P0002, EndeB=P0003, Type=Single Modus, lengde=250 000, finn resten i skissen

3. ID=K1003, EndeA=P0001, EndeB=P0003, Type=Single Modus, lengde=450 000, finn resten i skissen

4. ID=K2001, EndeA=P0001, EndeB=P3001, Type=Kobber par, antall par=10, lengde=50, finn resten i skissen

5. ID=K2002, EndeA=P0002, EndeB=P3002, Type= Kobber par, antall par=10, lengde=60, finn resten i skissen

6. ID=K2003, EndeA=P0003, EndeB=P3003, Type= Kobber par, antall par=10, lengde=70, finn resten i skissen

4. Skriv ut nettdiagram for kablene (for å kvalitetskontrollere registreringen av nettet)

5. Finterminerer kablene i ODF og plinter:

• EndeA: Fiber patchpanel, Rack=2, ODF=1, Konnektor=7, ODF størrelse=48, Paneltype=Ericsson, Konnektorstørrelse=1, Konnektortype=SC/PC

• EndeB: Fiber patchpanel, Rack=1, ODF=1, Konnektor=3, ODF størrelse=48, Paneltype=Ericsson, Konnektorstørrelse=1, Konnektortype=SC/PC

• EndeA: Fiber patchpanel, Rack=1, ODF=1, Konnektor=10, ODF størrelse=48, Paneltype=Ericsson, Konnektorstørrelse=1, Konnektortype=SC/PC

• EndeB: Fiber patchpanel, Rack=4, ODF=1, Konnektor=12, ODF størrelse=48, Paneltype=Ericsson, Konnektorstørrelse=1, Konnektortype=SC/PC

• EndeA: Fiber patchpanel, Rack=2, ODF=3, Konnektor=8, ODF størrelse=48, Paneltype=Ericsson, Konnektorstørrelse=1, Konnektortype=SC/PC

• EndeB: Fiber patchpanel, Rack=4, ODF=1, Konnektor=1, ODF størrelse=48, Paneltype=Ericsson, Konnektorstørrelse=1, Konnektortype=SC/PC

• EndeA: Plint med par - vertikale rader, Rack=1, Rad=1, Plint=1, Par=1, Klemme=a, Plint størrelse=10, Parstørrelse=2, Plinttype=LSA+

• EndeB: Plint med par - vertikale rader, Rack=1, Rad=1, Plint=1, Par=1, Klemme=a, Plint størrelse=10, Parstørrelse=2, Plinttype=LSA+

• EndeA: Plint med par - vertikale rader, Rack=2, Rad=1, Plint=1, Par=1, Klemme=a, Plint størrelse=10, Parstørrelse=2, Plinttype=LSA+

• EndeB: Plint med par - vertikale rader, Rack=1, Rad=1, Plint=1, Par=1, Klemme=a, Plint størrelse=10, Parstørrelse=2, Plinttype=LSA+

• EndeA: Plint med par - vertikale rader, Rack=1, Rad=1, Plint=1, Par=1, Klemme=a, Plint størrelse=10, Parstørrelse=2, Plinttype=LSA+

• EndeB: Plint med par - vertikale rader, Rack=1, Rad=1, Plint=1, Par=1, Klemme=a, Plint størrelse=10, Parstørrelse=2, Plinttype=LSA+

6. Skriv ut termineringskort for P0001. (Utskrift > Utvalgte utskrifter med tilpassede alternativer > Terminer kabler i valgt punkt

7. Hent mal for SDH- og PDH-utstyr med menyvalg: Hjelp > Demoer og andre nyttige filer på web

8. Opprette 3 SDH-utstyr (O9400R) fra mal (Utstyrkartotek) ved å ta Ny kopi av SDH-malen.

1. UtstyrID=U0001, plassert i P0001

2. UtstyrID=U0002, plassert i P0002

3. UtstyrID=U0003, plassert i P0003

9. Opprette 2 PDH muxer fra mal (Utstyrkartotek) ved å ta Ny kopi av PDH-malen.

1. UtstyrID=U2002, plassert i P0002, første KabelID=U2002-K1

2. Merknad=Oslo på den overordnede porten som har relasjon til portene med tidsluker (Virtuelt kort)

3. Finterminer den faste kabelen U2002-K1 med ledetekst=Rekkeklemme, posisjon=3

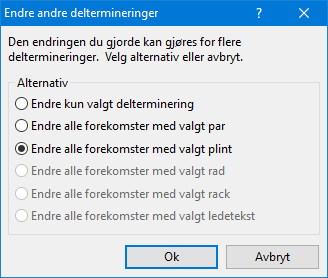

10. Finterminer de faste kablene (U2002-K2 til U2002-K5) med ledetekst=Plint med par - vertikale rader, rack=1, rad=1, plint=2, benytt valget under som du får når du trykker på knappen Lagre

1. UtstyrID=U2003, plassert i P0003, første KabelID=U2003-K1

• Merknad=Oslo på den overordnede porten som har relasjon til portene med tidsluker (Virtuelt kort)

• Finterminer den faste kabelen U2003-K1 med ledetekst=Rekkeklemme, posisjon=3

• Finterminer de faste kablene (U2003-K2 til U2003-K5) med ledetekst=Plint med par - vertikale rader, rack=1, rad=1, plint=2

11. Opprett en PDH krysskobler (DN2) fra mal (Utstyrkartotek) ved å ta Ny kopi av PDH krysskobler-malen.

1. Utstyr-ID=U2001, plassert i P0001, første KabelID=U2001-K1

• Finterminer den faste kabelen U2001-K1 med ledetekst=Rekkeklemme, posisjon=3

• Finterminer de faste kablene (U2001-K2 til U2001-K5) med ledetekst=Plint med par - vertikale rader, rack=1, rad=1, plint=2

12. Opprette en SDH-ring (Utstyrstrunk)

1. TrunkID=TR0001, Funksjonen=Trunk-ring, Type=STM-1, Merknad= Oslo - Bergen - Trondheim - Oslo

2. Legge inn de virtuelle kortene (fra U0001, U0002 og U0003) og ordne de i riktig rekkefølge (WEST, EAST)

13. Opprette en PDH-krysskobler (Utstyrstrunk)

• TrunkID=DXU0001, Funksjon=Krysskobler, Type=DN2, Merknad=Oslo

• Legge inn de virtuelle kortene (fra U2001) og ordne de i riktig rekkefølge

• Legge retning (Bergen, Trondheim hoved, Trondheim reserve) i merknadsfeltet på overordnet port (høyremenyvalg > rediger inn/ut port)

14. Opprette og rute overordnede linjer (155Mb/s) mellom de forskjellige SDH utstyr (for å lage ringen)

1. LinjeID=L3001, Antall tråder=2, Type=STM-1, Hastighet=155Mb/s, Startende=U0001, Stopp-ende=U0002.

• Rutes på kabel K1001 og på East 1 på U0001 og West 1 på U0002.

• Skriv ut Skjematisk linjekort for å sjekke sammenheng opp mot figur

2. LinjeID=L3002, Antall tråder=2, Type=STM-1, Hastighet=155Mb/s, Startende=U0002, Stopp-ende=U0003.

• Rutes på kabel K1002 og på East 1 på U0002 og West 1 på U0003.

• Skriv ut Skjematisk linjekort for å sjekke sammenheng opp mot figur

3. LinjeID=L3003, Antall tråder=2, Type=STM-1, Hastighet=155Mb/s, Startende=U0001, Stopp-ende=U0003.

• Rutes på kabel K1003 og på West 1 på U0001 og East 1 på U0003.

• Skriv ut Skjematisk linjekort for å sjekke sammenheng opp mot figur

15. Opprette og rute en 2Mb/s linje på tidsluker og trib’er på SDH og trunkporter på PDH:

1. LinjeID=L3030, Antall tråder=1, Type=PDH, Hastighet=2Mb/s, Startende=U2001, Stopp-ende=U2002.

2. Rutes som vist i figur side 2 (dvs. 8 steder):

• Overordnet port til Bergen på U2001

• Port 1 på et tribkort (som du velger) på U0001

• Overordnet port på U2002 (den som er relatert til tidslukene

• Port 7 på et ønsket tribkort (som du velger) på U0002

• Kanal 63 på trunk-ring TR0001. Bruk Utstyrtrunkkartotek og se på figuren hvilke virtuelle kort som må inngå.

3. Skrive ut Skjematisk linjekort for 2Mb/s linjen: L3030

16. Opprette og rute en 2Mb/s linje på tidsluker, trib’er på SDH og trunkporter på PDH:

1. LinjeID=L3020, Antall tråder=1, Type=PDH, Hastighet=2Mb/s, Startende=U2001, Stopp-ende=U2003.

2. Rutes som vist i figur side 2

• Overordnet port til Trondheim (hoved) på U2001 (i Zoom Utstyr)

• Port 5 på et tribkort (som du velger) på U0001 (i Zoom Utstyr)

• Overordnet port på U2003 (den som er relatert til tidslukene mot Oslo)

• Port 1 på et ønsket tribkort (som du velger) på U0003 (i Zoom Utstyr)

• Kanal 3 på trunk-ring TR0001. Bruk Utstyrtrunkkartotek og se på figuren hvilke virtuelle kort som må inngå.

3. Skrive ut Skjematisk linjekort for 2Mb/s linjen: L3020

17. Opprette og rute en 64Kb/s linje gjennom PDH krysskobleren og i motstående sider på PDH mux’ene

1. LinjeID=L4040, Antall tråder=2, Type=FJERNSTYR, Hastighet=64Kb/s, Start-ende=P3001, Stopp-ende=P3002.

2. Opprette en kunde=Oslo Kraftstasjon og knytte linja til den – en kunde kan for eksempel være en kraftstasjon eller et fjernstyrings/målings system

3. Rute linjen som vist i figur side 2

• Par 1 på kabel K2001 (Zoom Punkt P3001)

• Par 6 på kabel K2002 (Zoom Punkt P3002)

• Port 8 på 1-06 på U2001

• Port 1 på 1-06 på U2002

• Tidsluke 30 mot Bergen (på U2001)

• Tidsluke 1 mot Oslo (på U2002)

4. Skrive ut Skjematisk linjekort for 64Kb/s linjen: L4040

18. Opprette og rute en 64Kb/s linje gjennom PDH krysskobleren og i motstående sider på PDH mux’ene

1. LinjeID=L4050YH, Antall tråder=6, Type=FJERNSTYR, Hastighet=64Kb/s, Start-ende=P3002, Stopp-ende=P3003.

2. Knytt L4050YH til Oslo Kraftstasjon – en kunde kan for eksempel være en kraftstasjon eller et fjernstyrings/målings system

3. Rute linjen som vist i figur side 2

• Par 2 på kabel K2002 (Zoom Punkt P3002)

• Port 4 på 1-06 i U2002

• Tidsluke 28 mot Oslo (i U2002)

• Tidsluke 3 mot Bergen (i U2001 - gjøres enklest i krysskobler DXU0001 retning Bergen)

• Tidsluke 1 mot Trondheim (hoved) (i U2001 - gjøres enklest i krysskobler DXU0001 retning Trondheim (hoved))

• Par 1 på kabel K2003 (Zoom Punkt P3003)

• Port 5 på 1-06 i U2003

• Tidsluke 29 mot Oslo (i U2003)

4. Skriv ut Skjematisk linjekort for 64Kb/s linjen: L4050YH

5. LinjeID=L4050YR, Antall tråder=6, Type=FJERNSTYR, Hastighet=64Kb/s, Start-ende=P3002, Stopp-ende=P3003. Relater til L4050YH

6. Knytt L4050YR til Oslo Kraftstasjon – en kunde kan for eksempel være en kraftstasjon eller et fjernstyrings/målings system

7. Rute linjen som vist i figur side 2

8. Tidsluke 1 mot Trondheim (reserve) (i U2001 - gjøres enklest i krysskobler DXU0001 retning Trondheim (reserve))
