Plassering av plantegninger og bakgrunnskart

Denne funksjonen gjør at du kan plassere bilder direkte i Telemator Google Kart. Funksjonen gjør det også enkelt å justere og rotere bildet direkte i kartet. Funksjonen lager filnavnet du trenger for å plassere bilde i kartet.

Du trenger et bilde som må være i formatet .png og koordinater fornedre venstre hjørne av bilde, for å få plassert bilde i kartet.

Forberedelse:

1)  Behandle bilde (valgfritt, men gir et bedre resultat)
Åpne bilde i Gimp, beskjær (crop to selection) og gjør bilde transparent (add alpha layer) eksporter som PNG og lagre i C:\telemator\Lib\map\floor (opprett mapper hvis de ikke finnes)

2)  Lag et referansepunkt: Opprett et nytt Telemator-punkt og bruk dette som referansepunkt for nedre venstre hjørne av bilde. Du kan også bruke koordinater for nedre venstre hjørne.



Plasser bilde i kartet:

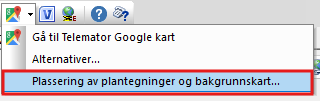

-       Klikk på denne knappen  og velg «Plassering av plantegninger og bakgrunnskart…»
Et bilde som inneholder tekst, Font, programvare, lineAutomatisk generert beskrivelse

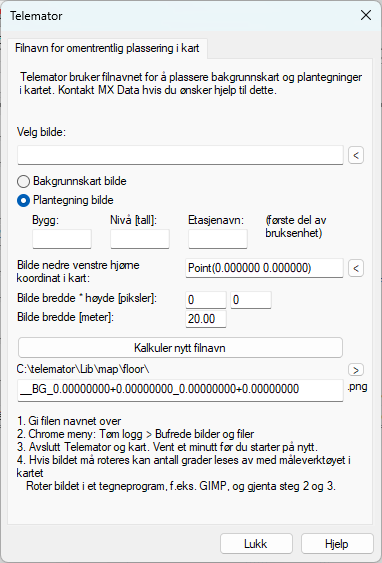

Da kommer denne dialogen opp:
Et bilde som inneholder tekst, skjermbilde, display, nummerAutomatisk generert beskrivelse

-       Velg så et bilde ved å klikke på knappen

-       Velg deretter om det er et bakgrunnsbilde eller en plantegning.
Valget plantegninger gjør at man kan legge flere bilder på samme plass og dele de opp i nivå for den aktuelle etasjen.

Legg inn en ID på bygget, hvilket nivå og første del av bruksenhetsnummeret. Nivå er tallet for aktuelt plan, 5, 4, 3, 2, 1, 0, -1, -2 osv. Dette benyttes for å få sorteringen i etasjenavigatoren sortert slik etasjene er i bygget.  Etasjenavn er for eksempel 5, 4, 3, 2, 1, K, U1, U2 osv.  Andre eksempler er P1, P2 (parkeringsetasje), M1, M2 (mesanin) eller H01, H02, K01, L01 (henholdsvis hovedetasje, kjeller og loft).
     Et bilde som inneholder tekst, diagram, line, kartAutomatisk generert beskrivelse



-       Velg referansepunkt for nedre venstre hjørne på bilde.

-       Legg inn reel bredde på bilde i meter

-       Erstatt filnavnet på bildet med det som blir generert når du klikker på kalkuler nytt filnavn.
Et bilde som inneholder tekst, skjermbilde, display, nummerAutomatisk generert beskrivelse

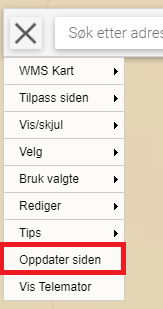

-       For å få se bilde du nå har lagt inn må du oppdatere siden med dette valget:
Et bilde som inneholder tekst, skjermbilde, Font, nummerAutomatisk generert beskrivelse

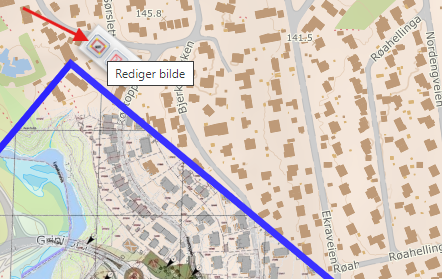

-       Rediger deretter bildet direkte i kartet slik at det passer med omgivelsene

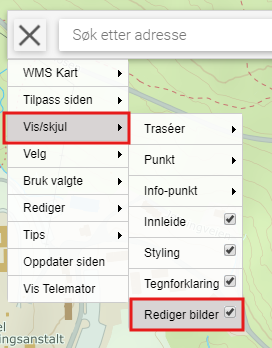

Skru på redigering av bilder med menyvalget: vis/skjul > Rediger bilder

Rediger rotasjon og gjennomsiktighet ved å trykke på denne knappen



Lagre justeringen ved å klikke på

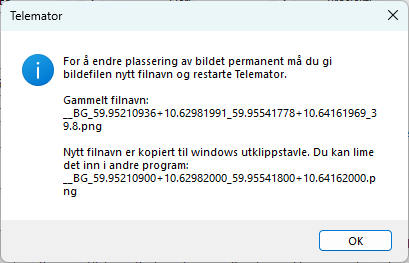

Det blir da laget et nytt filnavn som er kopiert til Windows utklippstavle.
Gå nå til mappen som inneholder bildefilen (C:\telemator\Lib\map\floor) og endre navn på bildet til det som ligger i utklippstavlen.



Et bilde som inneholder tekst, elektronikk, skjermbilde, programvareAutomatisk generert beskrivelse



Hvis du trenger hjelp, er det bare å kontakte oss på support@mxdata eller telefon 76 95 13 50.
